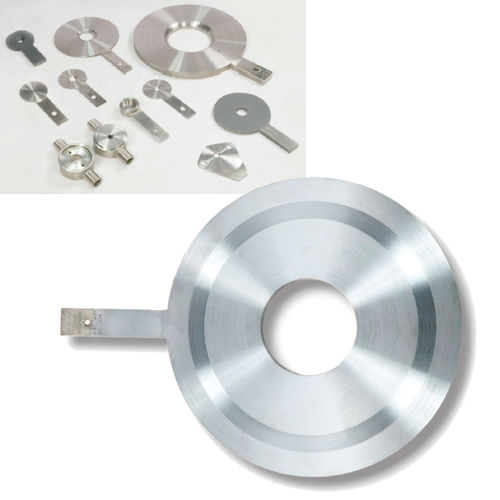

Placa de orificio PO

Concéntrica de bordes cuadrados Son los más utilizados para medición de caudal. Tienen características especiales como estructuras sencillas, alta precisión y facilidad de instalación y sustitución. Las placas de orificio están correctamente acabadas en cuanto a dimensiones, rugosidad de la superficie y planitud según la norma aplicable. Estas placas se recomiendan para líquidos limpios, gases y flujo de vapor, cuando el número de Reynold 7 oscila entre 10000 y 10. Excéntrico Para líquidos que contengan partículas sólidas susceptibles de sedimentar o para vapores susceptibles de depositar condensados de agua, esta placa de orificio se utiliza con su fondo de orificio excéntrico enrasado con el fondo de la superficie interior de la tubería, de forma que se evite la sedimentación de dichas inclusiones. Del mismo modo, para gases o vapores, puede instalarse con la parte superior de su orificio excéntrico a ras del diámetro interior de la tubería para evitar la permanencia de gas o vapor en sus proximidades. Segmentario Las placas de orificio segmentadas son más útiles cuando hay una cantidad considerable de agua o aire arrastrados y también si hay suspensiones en los fluidos. Esto evita la acumulación delante de la placa de orificio. El orificio del orificio se coloca en la parte inferior para el servicio de gas y en la parte superior para líquidos. Borde del cuadrante El borde de entrada del orificio de esta placa de orificio está redondeado a un cuarto de círculo. Esta placa de orificio se utiliza normalmente para fluidos viscosos y números de Reynolds entre 2000 y 10000. Entrada Cónica Estas placas de orificio de entrada cónica se utilizan para bajo número de Reynolds en el rango de 80 a 2000 y dar más constante o predecible coeficiente de descarga. A números de Reynolds más bajos, el coeficiente de descarga de la placa de orificio de borde cuadrado puede cambiar hasta en un 30%. Estas son más utilizables para servicio viscoso.
