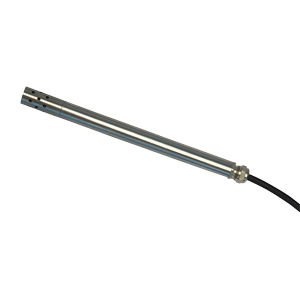

Transmisor de punto de rocío capacitivo HCA100 series

G 1/22 hilos4-20 mA

Descripción breve
Sonda de acero inoxidable para medición de punto de rocío (HCA100D) y humedad relativa (HCA100R) con salida 4–20 mA en lazo e IP65, adecuada para control de aire comprimido y aplicaciones HVAC.

HCA100D

• Rango punto de rocío: -50 °C a +95 °C
• Racor de compresión ½" opcional
• Puntos de calibración: -40 °C, +10 °C
• Presión máxima: hasta 200 PSI (≈10 bar)
• Temperatura de servicio: hasta 105 °C
• Material: acero inoxidable 304
• Filtro superior sinterizado de acero — desmontable y lavable
• Dimensiones sonda: longitud 6.5 in (16.51 cm), Ø ext. 0.5 in (1.27 cm)
• Salida: 4–20 mA, 2 hilos, alimentado por lazo
• Rango escalado: -50 °C a +50 °C (otros rangos disponibles)
• Resolución: 0.05 °C
• Precisión: ±1.0 °C (-40 °C a -20 °C); ±3.0 °C por debajo de -20 °C
• Longitud de cable estándar: 6 ft (longitudes personalizadas disponibles)
• Calibración NIST disponible

HCA100R

• Diseñada para monitorización de humedad en HVAC
• Humedad relativa: 0–100% (sin condensación/ni vapor)
• Temperatura de servicio: hasta 105 °C
• Material: acero inoxidable 304
• Filtro superior sinterizado de acero — desmontable y lavable
• Dimensiones sonda: longitud 6.5 in (16.51 cm), Ø ext. 0.5 in (1.27 cm)
• Salida: 4–20 mA, 2 hilos (solo sonda)
• Rango escalado: 0–100% HR
• Precisión: ±1% HR
• Longitud de cable estándar: 6 ft (longitudes personalizadas disponibles)
• Calibración NIST disponible

Resumen del producto (valores de tabla)
Parámetros: punto de rocío °C / humedad %
Método: capacitivo
Rango: -50 °C – +90 °C DP; 0 – 100% rH
ATEX: No
SIL: No
Precisión: ±1% FSD
Resolución: analógica según rango
Caudal recomendado: 2–5 l/min
Presión: hasta 10 bar
Calibración: espejo de punto de rocío / NIST
Tiempo de respuesta T90: no especificado
Temperatura del gas: hasta 100 °C
Salida: 4–20 mA, 2 hilos
Alimentación: 12–28 V DC
Pantalla: ninguna
Clase de protección: IP65
Conexión: ½"
Dimensiones: sonda 6 in (≈16,5 cm)
Peso: ≈0,3 kg

Especificaciones técnicas

• Modelos: HCA100D (punto de rocío) y HCA100R (humedad relativa)
• Parámetros medidos: punto de rocío (°C) y humedad relativa (% rH)
• Método de detección: capacitivo
• Rango punto de rocío: -50 °C a +90 °C DP
• Rango humedad relativa: 0–100% rH
• Precisión típica: ±1% FSD; HCA100D: ±1.0 °C (-40 °C a -20 °C), ±3.0 °C por debajo de -20 °C
• Resolución: 0.05 °C (HCA100D); resolución analógica según rango
• Señal de salida: 4–20 mA, 2 hilos, alimentado por lazo
• Alimentación: 12–28 V DC
• Temperatura de funcionamiento (sonda): hasta 105 °C
• Temperatura de gas especificada: hasta 100 °C
• Capacidad de presión: hasta 10 bar (200 PSI)
• Caudal recomendado: 2–5 l/min
• Conexión: ½"
• Protección: IP65
• Material: acero inoxidable 304
• Filtro: acero sinterizado, desmontable y lavable
• Dimensiones sonda: longitud ~6–6.5 in (≈16,5 cm), Ø ~0.5 in (≈1,27 cm)
• Peso: ~0,3 kg
• Cable: estándar 6 ft (≈1,83 m), longitudes personalizadas disponibles
• Calibración: espejo de punto de rocío; calibración NIST disponible
• Aplicaciones típicas: monitorización de aire comprimido (HCA100D), control de humedad HVAC (HCA100R)
