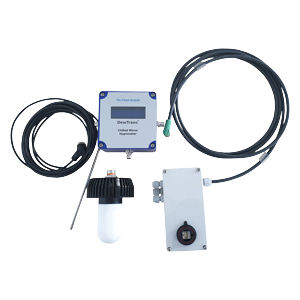

Dispositivo de medición de punto de rocío para instalación en pared DewTrans

compactoenchufablede espejo enfriado

Descripción
El DewTrans es un higrómetro por espejo de punto de rocío, de alta precisión y bajo coste, que proporciona mediciones rápidas y precisas de humedad, punto de rocío, presión ambiente y temperatura. Está disponible como unidad compacta o con electrónica remota para una instalación flexible. La pantalla y las salidas analógicas (HR, punto de rocío o temperatura) son configurables por el usuario. El instrumento ofrece mediciones estables y repetibles, trazables mediante métodos de calibración reconocidos.

Configuración específica del usuario

• Tipos de dispositivo: montaje mural
• Montaje en tubería
• Cámara de muestreo
• Electrónica con sensor remoto

Opciones

• Sensor de presión barométrica
• Cámara de muestreo
• Sensor de temperatura separado
• Opción de mayor precisión ±0,1 °C

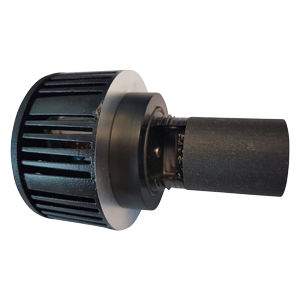

Sensor
El DewTrans emplea un espejo de punto de rocío sin desgaste y de bajo mantenimiento, apto para la mayoría de entornos exigentes. Solo se requiere un mantenimiento mínimo, como la limpieza del espejo, para mantener la precisión.

Instalación
El transmisor se suministra en versión compacta o remota. La electrónica remota permite una instalación flexible; en la versión compacta la electrónica y el sensor pueden desconectarse mediante un conector para servicio o colocación remota.

Parámetros / Resumen (tabla)
Parámetros: Humedad % , Temperatura °C , Punto de rocío °C
Método: Espejo de punto de rocío 2 etapas
Rango: -40°C – +60°C TP; -20°C – +40°C; 0% – 95% HR
Precisión: ±0,2°C (opción ±0,1°C)
Resolución: 0,05 °C
Tiempo de respuesta T90: 1°C / seg
Caudal: 1 – 5 l/min
Presión máxima: 10 bar
Calibración: Espejo de punto de rocío
Temperatura de gas (máx): 100 °C
Salidas: 2x 4 – 20 mA; RS232; Alarma
Alimentación: 24 V
Pantalla: LCD 2 filas TP/T
Clase de protección: IP65
Conexión: G 1 ¾”
Dimensiones: 60 x 150 (mm)
Peso: 1,4 Kg

Características estándar

• Diseño compacto
• Solución económica
• Método de medida directo del punto de rocío
• Visualización DP, HR, Temp.
• Unidades conmutables: °C, K, vppm…
• Interfaz RS232
• Sensor de larga vida
• Precisión: 0,2 K (opción 0,1 K)
• Separación opcional sensor/electrónica

Áreas de aplicación

• Industria de semiconductores
• Fabricación y tratamiento de gases
• Industria metalúrgica
• Industria química
• Industria farmacéutica
• Tratamientos térmicos
• Cabinas de guantes y recintos de atmósfera controlada

Características / Especificaciones técnicas

• Parámetros: Humedad %, Temperatura °C, Punto de rocío °C
• Método: Espejo de punto de rocío, 2 etapas
• Rango: -40°C – +60°C TP; -20°C – +40°C; 0% – 95% HR
• Precisión: ±0,2°C (opción ±0,1°C)
• Resolución: 0,05 °C
• Tiempo de respuesta T90: 1°C / seg
• Caudal: 1 – 5 l/min
• Presión: hasta 10 bar
• Calibración: Espejo de punto de rocío
• Temperatura de gas (máx): 100 °C
• Señales de salida: 2x 4 – 20 mA, RS232, Alarma
• Alimentación: 24 V
• Pantalla: LCD 2 filas TP/T
• Clase de protección: IP65
• Conexión: G 1 ¾”
• Dimensiones: 60 x 150 (mm)
• Peso: 1,4 Kg
• ATEX: No
• SIL: No
