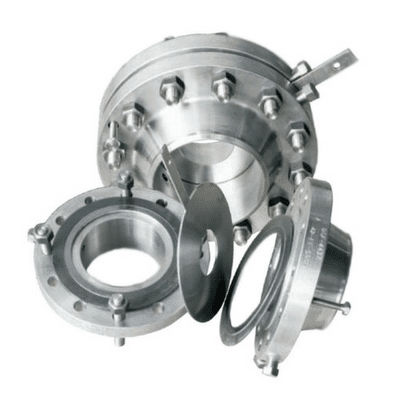

Caudalímetro de diafragma

para gascon bridade acero inoxidable

Construcción del caudalímetro de orificio El medidor de caudal de orificio proporciona un arreglo fácil y económico para la medición de caudal a través de una tubería. El conjunto de brida de orificio consiste en un par de bridas, junta y pernos de tuerca. La placa de orificio más importante es una placa circular delgada con un agujero circular concéntrico de bordes afilados. La placa de orificio se instala concéntrica con las bridas o tubería con tomas de presión. Considerando uno de los tres pares de normas cubiertos por ISO 5167 y otras normas. Existen diferentes tipos de diseños de placas de orificio que se utilizan en las plantas de procesos industriales para la medición de flujo, como por ejemplo, bordes cuadrados concéntricos, bordes de cuadrante, entradas cónicas, excéntricas y segmentos. Características del medidor de orificio El espesor de las placas de orificio es de aproximadamente 3,18 a 6,35 mm La instalación de las placas de orificio es fácil. Los medidores de orificio son la solución rentable cuando se trata de la medición de flujo en tuberías más grandes. El material más utilizado para el uso de las placas de orificio es el acero inoxidable, por lo que es compatible con casi todos los tipos de medición de fluidos. la relación de reducción de las placas de orificio es inferior a 5:1. La precisión de las placas de orificio es buena para altos caudales. Las placas de orificio se recomiendan para fluidos limpios, gas y vapor. Las placas de orificio generalmente tienen una precisión de 2 a 4% de la escala máxima. El efecto de viscosidad de los fluidos es alto en las placas de orificio. Las placas de orificio son accesibles para todos los tamaños de tubería. En caso de que la caída de presión sea libre, estas placas resultan ser baratas y eficientes para la medición de caudales en tuberías de gran tamaño, es decir, tuberías con un rango de diámetro superior a 6 pulgadas
