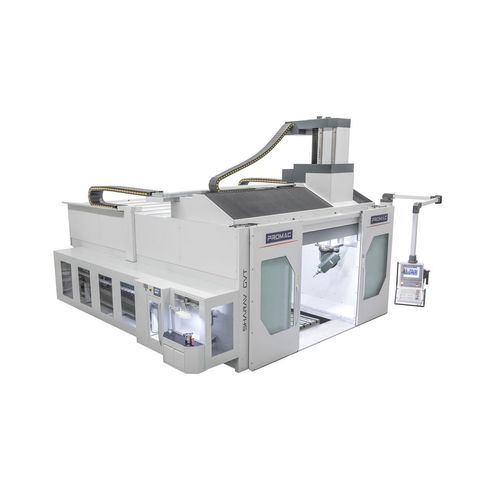

Centro de mecanizado CNC con mesa fija SHARAV GVT series3 ejes5 ejes4 ejes
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes, 5 ejes, 4 ejes
- Orientación del husillo
- vertical
- Estructura
- de pórtico, con mesa fija
- Nariz del husillo
- HSK A-63, HSK-100-A, HSK-100
- Número de herramientas
- 60 herramientas, 120 herramientas, 32 herramientas, 20 herramientas, 200 herramientas, 300 herramientas, 64 herramientas
- Aplicaciones
- de taladrado, para la industria del automóvil, para la industria aeronáutica, para la industria del molde
- Otras características
- fresado, de gran velocidad, de precisión, con cambiador de palets, con carga descarga automatizada, con cabezal inclinable
- Carrera X
2.500 mm, 3.500 mm
(98 in, 138 in)- Carrera Y
Máx.: 32.000 mm
(1.260 in)Mín.: 2.200 mm
(87 in)- Carrera Z
Máx.: 1.500 mm
(59 in)Mín.: 1.200 mm
(47 in)- Velocidad de rotación
6.000 rpm, 12.000 rpm, 15.000 rpm, 20.000 rpm
(37.699 rad.min-1, 75.398 rad.min-1, 94.248 rad.min-1, 125.664 rad.min-1)- Potencia
30 kW, 37 kW, 40 kW
(40,79 hp, 50,31 hp, 54,38 hp)- Rotación de la mesa (eje C)
200 °
- Velocidad de avance del eje X
30.000 mm/min
(20 in/s)- Velocidad de avance del eje Y
30.000 mm/min
(20 in/s)- Peso total
42.000 kg, 48.000 kg
(92.594,15 lb, 105.821,89 lb)- Longitud total
6.920 mm, 7.680 mm
(272,4 in, 302,4 in)- Anchura total
5.890 mm, 7.690 mm
(231,9 in, 302,8 in)- Altura total
5.040 mm
(198,4 in)
Descripción
es un centro de trabajo de alta velocidad con estilo de puente móvil y mesa fija.
Este centro de mecanizado es la combinación adecuada para satisfacer varios procesos para las siguientes aplicaciones:
- MOLDES;
- AUTOMOCIÓN;
- AEROESPACIAL;
- APLICACIONES MECÁNICAS;
- PROTOTIPOS DE PRECISIÓN;
- y otras aplicaciones especiales.
SHARAV GVT permite realizar, con un único set-up de amarre de pieza, operaciones de desbaste, semiacabado, acabado y taladrado alrededor de la pieza incluso en 5 ejes continuos.
El centro de trabajo está totalmente diseñado, construido y ensamblado en Promac, utilizando el más avanzado software de diseño 3D y análisis FEM.
Máxima envolvente de trabajo en 5 ejes con una longitud de herramienta de 3,9 pulgadas.
Tamaño compacto con amplios recorridos.
Centro de trabajo para fresado, roscado, taladrado y perforación profunda
Distribución equilibrada de las masas dinámicas y estáticas
Movimientos cinemáticos situados en la parte superior de la máquina para garantizar la máxima fiabilidad y precisión del mecanizado en toda la zona de trabajo
---
