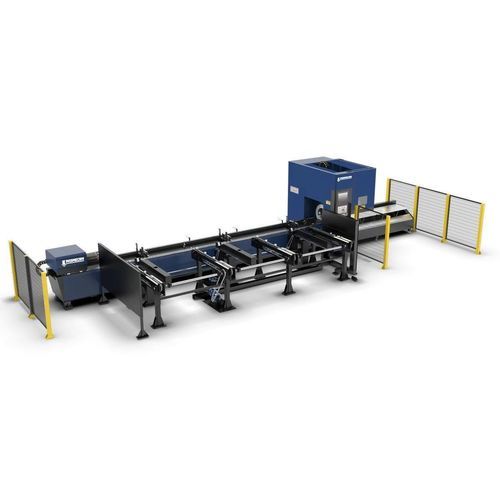

Máquina de corte láser de fibra 6160/3

para metalde perfilesde tubos

Resumen del producto
El mecanizado de tubos presenta un alto potencial de expansión. El láser de fibra Fulgor Tube permite acceder al mercado del corte de tubos con una inversión limitada. Máquinas robustas y versátiles capaces de procesar tubos, perfiles y barras. Están disponibles sistemas de carga automática para tubos y perfiles.

Interfaz y software

• Interfaz 4.0/5.0 para dibujo avanzado, nesting y programación CAM para conectar los departamentos técnico y de producción.
• Flujo de retroalimentación sobre piezas producidas y tiempos de proceso para apoyar presupuestos e identificar puntos críticos.

Ergonomía y productividad
Los sistemas de carga automática para barras y perfiles reducen las operaciones manuales y aumentan la rentabilidad de la producción. Existen soluciones de sistemas y automatización para optimizar la eficiencia de la máquina.

Calidad intrínseca
El sistema Fulgor Tube está construido con componentes de alta calidad, entre ellos:

• Cabezal de corte Raytools, Boci o Precitec
• Fuente láser MAX o Raycus
• Motores Yaskawa
• Guias lineales HIWIN
• Reductores Motovario/Neugart
• Racks Atlanta
• Rodamientos NSK
• Componentes eléctricos Schneider

Producción sin problemas y mantenimiento predictivo
La producción Fulgor Tube está sujeta a controles de calidad según el Promecam Quality Protocol. La máquina puede equiparse con el sensor WATT⚙️ y el sistema Smart mAIntenance para detectar anomalías potenciales con antelación y proporcionar información sobre consumo eléctrico, tiempos de producción y utilización del equipo.

Longitud mínima, bisel y mandriles
La máquina Fulgor Tube tiene una longitud mínima de mecanizado de 50 mm para minimizar residuos. Las máquinas con tres mandriles pueden procesar toda la longitud del tubo sin desechos. Está disponible la función Bevel para cortes inclinados en tubos y perfiles. Los mandriles están diseñados para adaptarse a los tipos de perfiles o tubos a cortar para garantizar productividad.

Cargadores
Están disponibles cargadores de cadena o cinta para posicionar las barras en el alimentador sin dañarlas, adecuados para tubos finos, acabados superficiales delicados o perfiles.

Datos técnicos — Máquinas de corte láser con 1 mandril y 1 apoyaluna (tabla)
Modelo | 6160/3 | 6240/3
Potencia láser [kW] | 3 | 3
Longitud de tubo de entrada [mm] | 6300 | 6300
Longitud máxima del producto acabado en salida [mm] | 1500 | 1500
Diámetro máximo [mm] | 160 | 240
Precisión posicionamiento X/Y [mm] | ±0,05 | ±0,05
Repetibilidad posicionamiento X/Y [mm] | ±0,03 | ±0,03
Velocidad máxima X/Y [mm] | 110 | 110
Velocidad máxima husillo [rpm] | 150 | 120
Aceleración máxima [g] | 1,2 | 1,2
Capacidad máxima de carga del mandril [kg] | 100 | 300
Peso de la máquina [kg] | 4300 | 5500
Residuo restante [mm] | 50 | 50
Tipo/modelo de CNC | CypCut 3000 | CypCut 3000
Dimensiones L×W×H [mm] | 11377×2423×2475 | 11383×2423×2600
Método de soporte salida tubo | Rueda de soporte de ranura variable (hasta 1500 mm) | Rueda de soporte de ranura variable (hasta 1500 mm)
Método de soporte salida tubo [opcional] | Mesa flotante (hasta 3000 mm) | Mesa flotante (hasta 3000 mm)
Sistema de carga semiautomático | Opcional | Opcional
Sistema de carga totalmente automático | Opcional | Opcional

Datos técnicos — Máquinas de corte láser con 2 mandriles y 1 apoyaluna (tabla)
Modelo | 6240/3 Max | 6350/6 Max | 9350/6 Max | 12350/12 Max
Potencia láser [kW] | 3 | 6 | 6 | 12
Longitud de entrada tubo [mm] | 6300 | 6300 | 9300 | 12300
Longitud máxima del producto acabado en salida [mm] | 6000 | 6000 | 6000-9000 | 6000-9000-12000
Diámetro máximo [mm] | 240 | 350 | 350 | 350
Precisión X/Y [mm] | ±0,05 | ±0,05 | ±0,05 | ±0,05
Repetibilidad X/Y [mm] | ±0,03 | ±0,03 | ±0,03 | ±0,03
Velocidad máxima X/Y [mm] | 110 | 110 | 110 | 110
Velocidad husillo máxima [rpm] | 120 | 120 | 120 | 120
Aceleración máxima [g] | 1,5 | 1,5 | 1,5 | 1,5
Capacidad máxima de carga del mandril [kg] | 500 | 600 | 800 | 1000
Peso máquina [kg] | 14000 | 16000 | 19000 | 25000
Residuo restante [mm] | 0 | 0 | 0 | 0
Tipo/modelo de CNC | CypCut 5000 | CypCut 5000 | CypCut 5000 | CypCut 5000
Dimensiones L×W×H [mm] | 16100×3080×3650 | 16100×3080×3650 | 19100×3080×3650 | 22100×5000×2560
Método de soporte salida tubo | Mesa flotante | Mesa flotante | Mesa flotante | Mesa flotante
Sistema de carga semiautomático | Opcional | Opcional | Opcional | Opcional

Características / Especificaciones técnicas

• Denominación comercial: Fulgor Tube
• Brand: Promecam
• Potencias láser disponibles: 3 kW, 6 kW, 12 kW
• Longitudes de entrada de tubo: opciones típicas 6300 mm, 9300 mm, 12300 mm (según modelo)
• Longitud máxima del producto acabado en salida: desde 1500 mm hasta 6000–12000 mm según modelo
• Diámetros máximos: desde 160 mm hasta 350 mm según modelo
• Longitud mínima de mecanizado: 50 mm
• Precisión ejes X/Y: ±0,05 mm; repetibilidad: ±0,03 mm
• Velocidad máxima ejes X/Y: 110 mm/s
• Velocidades de husillo: hasta 150 rpm (algunos modelos) o 120 rpm (otros modelos)
• Aceleración máxima: 1,2 g (modelos pequeños) o 1,5 g (modelos grandes)
• Capacidad máxima de carga del mandril: de 100 kg hasta 1000 kg según modelo
• Peso de la máquina: aprox. 4.300 kg hasta 25.000 kg según el modelo
• Residuo restante: 50 mm en algunas versiones de un solo mandril; 0 mm en configuraciones multi-mandriles (Max)
• Control CNC: CypCut (3000 o 5000 según la versión)
• Soporte salida tubo: rueda de apoyo de ranura variable (hasta 1500 mm) o mesa flotante (opcional hasta 3000 mm o estándar en modelos mayores)
• Sistemas de carga: semiautomático o totalmente automático disponibles como opcional; cargadores de cadena o cinta disponibles para materiales delicados
• Función Bevel opcional para cortes inclinados en tubos y perfiles
