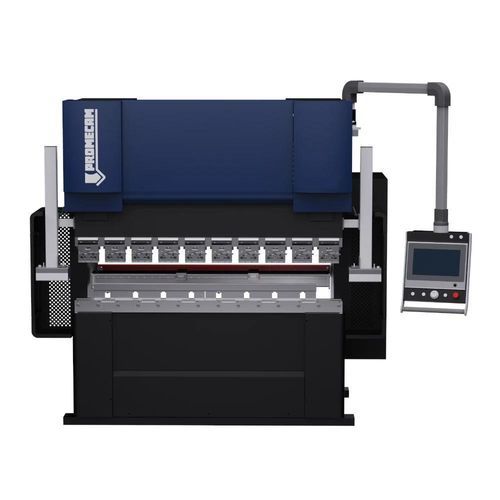

Prensa plegadora eléctrica Spira series

CNC2 ejes4 ejes

Descripción del producto
Las plegadoras de la serie Spira son plegadoras eléctricas diseñadas para la sostenibilidad y un rendimiento de plegado estable. No utilizan aceite hidráulico, lo que reduce el impacto ambiental y elimina la variabilidad debida a la temperatura, envejecimiento e higroscopicidad. Los servomotores actúan solo durante la fase de plegado, minimizando el consumo en reposo.

Configuración general
Todas las máquinas cuentan con dos ejes sincronizados (Y1‑Y2) y un tope trasero de 4 ejes (X, R, Z1, Z2) para posicionamiento preciso y repetibilidad en producción.

Datos técnicos (tabla resumen)
Modelo | Spira 35/1350 | Spira 50/1650 | Spira 70/2050 | Spira 70/2500
tonelaje [t] | 35 | 50 | 70 | 70
longitud [mm] | 1350 | 1650 | 2050 | 2500
distancia entre bastidores [mm] | 1300 | 1300 | 1700 | 2000
garganta [mm] | 150 | 210 | 300 | 300
carrera [mm] | 180 | 180 | 200 | 200
altura abierta adaptador/banco [mm] | 410 | 410 | 430 | 430
carrera eje X [mm] | 400 | 400 | 600 | 600
carrera eje R [mm] | 150 | 150 | 150 | 150
potencia ejes Y1-Y2 [kW] | 2×8,6 | 2×16 | 2×21 | 2×21
potencia media [kW] | 2,3 | 2,4 | 2,4 | 2,7
dimensiones L×W×H [mm] | 2300×1650×2200 | 2600×1900×2200 | 2680×1610×2560 | 2990×1610×2545
Peso [kg] | 4000 | 5000 | 6250 | 6500
curvatura (crowning) | no | no | no | mecánica

Componentes y procesos

• Velocidad controlada: Servomotores de alto rendimiento que garantizan perfiles de velocidad estables y programables.
• Precisión y durabilidad: Tornillos sin fin y guías de acero C5 para movimiento preciso y larga vida útil.
• Posicionamiento eje Y: Precisión de hasta 0,005 mm para alta repetibilidad.
• Tratamiento térmico: Estructura tratada hasta 650 °C para aliviar tensiones internas y reducir deformaciones a largo plazo.

Fiabilidad como principio
Arquitectura de doble servomotor que controla independientemente Y1 (vástago izquierdo) y Y2 (vástago derecho) con servomotores de alta velocidad, proporcionando velocidad, precisión y coste de explotación optimizado.
Componentes utilizados:

• Tornillos: Techmation (TW-JP) o TSUBAKI NAKASHIMA (JP)
• Rodamientos de empuje: NSK (JP)
• Correa: Gates (USA)
• CNC máquina: STEP (IT)
• Reglas ópticas: GIVI Misure (IT)
• Componentes eléctricos: Schneider (FR)
• Guias lineales y patines: HIWIN (TW)
• Tornillos de recirculación del tope trasero: HIWIN (TW)

Beneficios medioambientales y energéticos
La serie Spira no utiliza aceite hidráulico, reduciendo el impacto ambiental y los costes de compra/eliminación. La ausencia de aceite elimina la variabilidad por temperatura y envejecimiento. Los servomotores operan solo durante el plegado, proporcionando un consumo en espera muy bajo.

CNC e interconectividad
Equipadas con sistemas CNC de Step Automation, las Spira gestionan modelos 3D y programas mediante una interfaz gráfica intuitiva. Opciones variadas permiten adaptar CNC, software offline y funciones Industria 4.0 para gestión de producción, mantenimiento y supervisión remota. Los controles ROCK de nueva generación ofrecen programación y gestión avanzada de la plegadora.

Sistema de seguridad LazerSafe
El sistema LazerSafe LZS-2 es una barrera luminosa láser que protege la zona peligrosa del punzón, detectando intrusiones y deteniendo automáticamente la máquina. Parámetros clave:

• Resolución de detección: Aprox. 4 mm para alta sensibilidad a objetos pequeños.
• Velocidad de respuesta: Muy rápida, típicamente inferior a 1 ms.
• Tipo de láser: Clase 1M.
• Funciones avanzadas: Monitorización continua de distancia de parada, modo Tray/Box para plegados complejos y gestión automática de puntos de muting.
• Compatibilidad: Compatible con diferentes tipos de plegadoras y útiles no estándar.

Mantenimiento proactivo y monitorización
Plataformas opcionales de mantenimiento predictivo y análisis energético supervisan componentes clave, detectan anomalías tempranas y ofrecen paneles con tasa de utilización, eficiencia energética y coste por intervalos configurables. Integrable con MES para análisis detallado de costes de producción.

Características / especificaciones técnicas

• Serie: Spira series
• Ejes: Y1 - Y2 (dos ejes); tope trasero: X, R, Z1, Z2 (4 ejes)
• Modelos disponibles y tonelajes nominales: Spira 35/1350 (35 t), Spira 50/1650 (50 t), Spira 70/2050 (70 t), Spira 70/2500 (70 t)
• Longitudes de trabajo: 1350 mm, 1650 mm, 2050 mm, 2500 mm
• Garganta (throat): 150 / 210 / 300 mm según modelo
• Carrera del vástago: 180–200 mm según modelo
• Altura abierta adaptador/banco: 410–430 mm
• Carrera eje X: 400–600 mm
• Carrera eje R: 150 mm
• Potencia instalada ejes Y1-Y2: desde 2×8,6 kW hasta 2×21 kW
• Consumo medio: aprox. 2,3–2,7 kW según modelo
• Dimensiones (L×W×H) y peso varían según modelo (ver tabla)
• Curvatura (crowning): mecánica en modelos mayores, ausente en algunas configuraciones
• Construcción: tornillos sin fin, guías de acero C5, estructura tratada térmicamente, posicionamiento eje Y de alta precisión (0,005 mm)
