Mesa de soporte móvil Atlas series

¿Qué son?

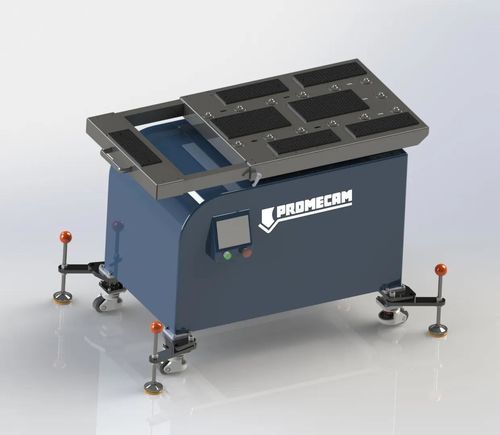

Los acompañadores de chapa Promecam Atlas son mesas móviles que soportan la rotación de la pieza durante la fase de plegado, facilitando la manipulación de chapas grandes o finas.

Función y beneficios
Si no están correctamente soportadas, las chapas grandes y finas pueden deformarse durante el plegado. Los acompañadores ofrecen soporte continuo para evitar el contra-plegado y reducen el esfuerzo manual del operario. Esto disminuye la fatiga, el riesgo de lesiones y el número de operarios necesarios, mejorando la productividad del taller.

Compatibilidad
Los acompañadores móviles Promecam Atlas son compatibles con cualquier modelo de plegadora, independientemente del tonelaje o la longitud. Un mismo acompañador puede trasladarse entre máquinas del mismo taller con operaciones sencillas, ofreciendo uso flexible del equipo.

Personalización y opcionales
La altura de la mesa de trabajo puede personalizarse hasta 1200 mm. El eje motor R (vertical) ofrece 180 mm de carrera para adaptarse a cualquier matriz. Opcionales disponibles:

• ventosas
• mesa giratoria neumática
• extensiones para mayor ancho o longitud

Mesa giratoria y superficie de apoyo
La mesa giratoria permite rotar sin esfuerzo grandes chapas. La capacidad máxima de carga es de 300 kg para piezas pesadas. La superficie de apoyo está cubierta con cepillos antiarañazos para proteger materiales sensibles como prelacados o pulidos. La altura es regulable para ajustarse a la cota de la matriz.

Certificaciones
Los equipos cuentan con certificación CE. Los acompañadores Promecam han superado ensayos relacionados con la Directiva de Maquinaria respecto a Baja Tensión y Compatibilidad Electromagnética. A petición, Promecam puede facilitar la certificación del conjunto para acreditar la conformidad del sistema operario/acompañador.

Datos técnicos
Modelo | Atlas 100 | Atlas 200 | Atlas 300
Ancho mesa | 650 mm | 650 mm | 650 mm
Ancho mesa ampliado (opcional) | 1700 mm | 1700 mm | 1700 mm
Longitud mesa abierto/cerrado | 1600 mm/1200 mm | 1600 mm/1200 mm | 1600 mm/1200 mm
Longitud mesa ampliada (opcional) | 2200 mm | 2200 mm | 2200 mm
Carga máxima a 1 m | 100 kg | 200 kg | 300 kg
Velocidad máxima de rotación | 85 °/s | 40 °/s | 30 °/s
Precisión de posicionamiento | ± 0,25 ° | ± 0,25 ° | ± 0,25 °
Ángulo máximo de rotación | 75 ° | 75 ° | 60 °
Ancho mínimo de matriz en V | 8 mm | 16 mm | 24 mm
Altura mínima mesa (estándar) | 940 mm | 950 mm | 1000 mm
Recorrido eje R | 180 mm | 180 mm | 180 mm
Dimensiones totales | 1250×800×950 mm | 1250×800×950 mm | 1250×800×950 mm
Peso (aprox.) | 400 kg | 500 kg | 600 kg
Potencia | 3,3 kW | 3,3 kW | 3,3 kW
Tensión de alimentación | 230 Vac | 400 Vac | 400 Vac

Características / especificaciones técnicas

• Serie: Atlas (Atlas 100, Atlas 200, Atlas 300)
• Ancho de mesa: 650 mm (todos los modelos)
• Ancho de mesa ampliado (opcional): 1700 mm
• Longitud mesa (abierta/cerrada): 1600 mm / 1200 mm
• Longitud ampliada (opcional): 2200 mm
• Carga máxima a 1 m: 100 kg (Atlas 100), 200 kg (Atlas 200), 300 kg (Atlas 300)
• Velocidad máxima de rotación: 85 °/s (Atlas 100), 40 °/s (Atlas 200), 30 °/s (Atlas 300)
• Precisión de posicionamiento: ± 0,25 °
• Ángulo máximo de rotación: 75 ° (Atlas 100 & 200), 60 ° (Atlas 300)
• Ancho mínimo de matriz en V: 8 / 16 / 24 mm según modelo
• Altura mínima de mesa: 940–1000 mm según modelo
• Recorrido del eje R: 180 mm
• Dimensiones estándar: 1250×800×950 mm
• Peso unitario: 400 kg / 500 kg / 600 kg según modelo
• Motor principal: 3,3 kW
• Tensiones disponibles: 230 Vac o 400 Vac según modelo
