Banco de ensayo de presión hidrostática

de presióntemperaturade tracción compresión

Presentación
Página que muestra ejemplos de equipos y realizaciones de bancos de ensayo y utillajes específicos para operaciones en aeronaves: inflado, pruebas de estanqueidad, control de presión, criogenia, ensayos hidráulicos y simulación temperatura/presión. Aplicaciones civiles y militares para avión y helicóptero.

Índice de realizaciones
Serie: VALISE NATO

• Observaciones: Maleta de transporte que agrupa herramientas (racores, adaptadores, alargador, válvula, manguera, manorreductor con manómetro, manómetro, bomba manual) para inflado, prueba de hermeticidad y purga de circuitos hidráulicos y/o neumáticos. Compartimento en la tapa para tuberías flexibles. Composición según aeronave.
• Fotos: ejemplos de la maleta, organización interna y accesorios.

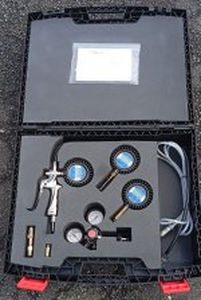

Serie: VALISE POIGNEE DE GONFLAGE AERONEF

• Observaciones: Maleta de transporte con componentes para inflar, ajustar y desinflar neumáticos de aeronaves civiles y militares.
• Fotos: ejemplos del kit de inflado y accesorios.

Serie: CONTROLADOR DE PRESIÓN

• Observaciones: Equipos para control preciso de la presión de neumáticos aeronáuticos. Varios modelos y configuraciones disponibles.
• Fotos: unidades de control de presión y paneles.

Serie: SURPRESOR N2 u O2

• Observaciones: Sobrepresores que optimizan el uso de botellas vaciándolas hasta 30 bar residuales y sobrepresurizando hasta 400 bar máx. Varios modelos según caudal y ciclo.
• Fotos: unidades sobrepresoras y conexiones de botella.

Serie: CARRO N2/O2

• Observaciones: Carros móviles para complementos de presión en pista o taller, admiten una o dos botellas. Plataforma con filtros, válvulas, manómetros y mangueras con cable anti‑rotura. Opciones: placa HP/LP, acoplamientos específicos, etc.
• Fotos: configuraciones de carro y placas de mando.

Serie: MANGUERAS Y COMPONENTES O2 AERO

• Observaciones: Amplia gama de mangueras, manorreductores y racores compatibles con circuitos de oxígeno de aeronaves. Diversos materiales y modelos disponibles.
• Fotos: muestras de mangueras, racores y reductores.

Serie: LIMITADOR DE PAR DYNASTAT

• Observaciones: Dispositivo de seguridad que realiza corte eléctrico por microcontacto en tracción/compresión. Microinterruptores ajustables hasta 7500 daN en varias gamas. Protege reductores de eje hueco; uso en cabrestantes, grúas, montacargas, transportadores. Versión con contactos ATEX disponible.
• Documentación: fichas técnicas disponibles bajo petición.

Serie: EQUIPOS PARA CRIOGENIA

• Observaciones: Fabricación bajo especificación de sifones, sondas de muestreo, separadores de fase, tuberías aisladas o con camisa al vacío para transferencias criogénicas (nitrógeno líquido, helio líquido).
• Fotos: equipos criogénicos y sondas.

Serie: MALETA DE CONTROL EN SITIO

• Observaciones: Utillaje con una botella HP de 200 bar para reglaje de válvulas (HP/LP) y calibración de manómetros in situ mediante un manómetro patrón clase 0.1.
• Fotos: maleta de control y manómetro patrón.

Serie: BANCO DE ENSAYO GRADIENTE DE TEMPERATURA KEROSENO

• Observaciones: Banco que simula variaciones de temperatura y presión por altitud para probar circuitos de queroseno de motores. Control por portátil vía Ethernet. Generación presión 0–250 bar; temperatura −70 a +150 °C. Componentes ATEX en parte de la instalación.
• Fotos: disposición del banco e instrumentación.

Serie: BANCO DE ENSAYO HIDRÁULICO, MANUAL O CONTROLADO POR PC

• Observaciones: Banco hidráulico que simula variaciones de presión (p. ej. eyección de torpedo). Control por PC (scripts, registro de datos) o manual. Generación presión 0–250 bar.
• Fotos: banco hidráulico e interfaz de control.

Fotos (ejemplos)
Diversas imágenes ilustran cada realización (maletas, carros, bancos de ensayo, Dynastat, componentes criogénicos, etc.).

Características / especificaciones técnicas

• Rango típico de presión: 0 a 250 bar.
• Rangos de temperatura (banco queroseno): −70 °C a +150 °C.
• Surpresores N2/O2: sobrepresión hasta 400 bar; vaciado de botellas hasta 30 bar residuales.
• Maleta de control en sitio: integración de botella HP 200 bar y manómetro patrón clase 0.1 para calibración y reglaje in situ.
• Carros N2/O2: configuración para una o dos botellas con placa de mando y dispositivos de seguridad (filtros, válvulas, manómetros, mangueras con cable anti‑rotura).
• Dynastat: microinterruptores ajustables hasta 7500 daN; versión con contactos ATEX disponible.
• Componentes O2 Aero: amplia gama de mangueras, reductores y racores compatibles con circuitos de oxígeno aeronáuticos.
• Algunos bancos y componentes incluyen elementos ATEX según la aplicación.
