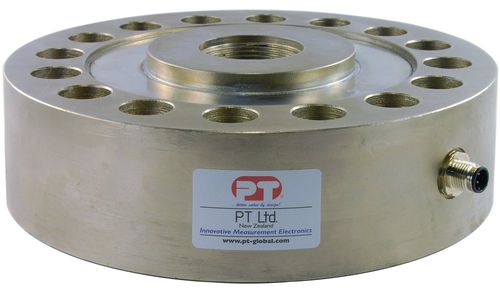

Célula de carga de tracción compresión LPCH series

de tipo obleade galga extensométricade pesaje

La LPCH es una célula de carga universal ideal para el pesaje tanto en tracción como en compresión. Su gran precisión y su elevada capacidad de sobrecarga la convierten en una elección popular para ensayos de materiales y pesaje aéreo y de bajo perfil. Fabricada en acero de aleación y sellada según IP67, también dispone de orificios empotrados para montaje empotrado. La LPCH está equipada con un conector de sensor M12 estándar sellado según IP67 y se suministra con un conector de acoplamiento recto. El conector simplifica la instalación y el mantenimiento. Puede elegir el tipo y la longitud de cable que mejor se adapte a los requisitos de la instalación entre nuestros distintos paquetes de cables. Los cables de seis hilos deben instalarse conectando el Sense+ con el Excitation+ al terminal 1 y el Sense- con el Excitation- al terminal 2 dentro del conector. ESPECIFICACIONES - Señal de Salida a Capacidad : 2±0.01 mV/V - Error de Linealidad : < 0,020% FSO - No Repetibilidad : < 0,020% FSO - Error combinado : < 0,030% FSO - Histéresis : < 0,020% FSO - Fluencia/(30 mins.) : < 0,020% FSO - Balance de Cero : < 2% Capacidad - Efecto de la temperatura sobre el Span(/10C) : < 0.02% FSO - Efecto de la Temperatura en el Cero/10ºC : < 0.02% FSO - Rango de temperatura de funcionamiento : -35 ~ 65 C - Temperatura de compensación : -10 ~ 50 C - Temperatura de almacenamiento : -50 ~ 85 C - Excitación +ve : Conector Pin 1 - Señal +ve : Conector Pin 4 : - Carga de servicio : 100% Capacidad - Carga de seguridad : 150% Capacidad - Carga lateral segura : 100% de la carga axial - Carga máxima : 300% de la capacidad - Resistencia de entrada : 750Ω ±5Ω - Resistencia de salida : 700Ω ±3Ω
