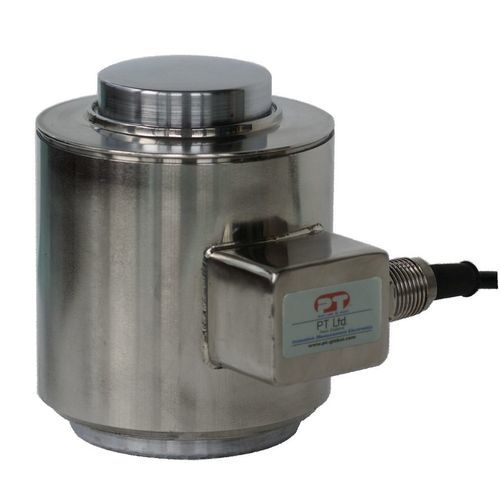

Célula de carga de compresión HCC series

encapsuladade galga extensométricacapacitiva

La HCC es una célula de carga de acero inoxidable totalmente soldada con un nivel de protección IP68. Su robusta construcción alberga un elemento de medición de alta precisión que proporciona un error combinado superior al 0,03 %. Con una capacidad máxima de 450 toneladas, es una de las células de carga de mayor capacidad del mundo. Es ideal para ingeniería civil, para pruebas de resistencia del hormigón y mediciones de peso en puentes. Otras instalaciones comunes son los ensayos de materiales y los ensayos de rotura. Además de su gran capacidad, la HCC tiene una carga segura del 120% y una capacidad de carga límite del 300%. El HCC se suministra con una señal de salida de 2 mV/V y un cable integral de 9 m de longitud. Está disponible en 4 capacidades estándar de 90t, 180t, 225t y 450t con un rango de temperatura de funcionamiento de 35c ~ 65c. Un rango de temperatura compensada de -10c ~ 50c convierte al HCC en la primera opción para los profesionales de la medición serios. ESPECIFICACIONES - Salida de señal a capacidad : 2±0,01 mV/V - Error de linealidad : < 0,03% FSO - No repetibilidad : < 0,010% FSO - Error combinado : < 0,030% FSO - Histéresis : < 0,030% FSO - Fluencia/(30 min) : < 0,020% FSO - Balance cero : < 1% Capacidad - Efecto de la temperatura en Span/10ºC : < 0.02% FSO - Efecto de la Temperatura en el Cero/10ºC : < 0.02% FSO - Rango de Temperatura de Operación : -35 ~ 65 C - Rango de temperatura compensada : -10 ~ 50 C - Temperatura de almacenamiento : -50 ~ 85 C - Excitación +ve : ROJO - Señal +ve : VERDE : - Carga de servicio : 100% Capacidad - Carga de seguridad : 120% Capacidad - Carga lateral segura : 10% de la carga axial - Carga máxima: 300% de la capacidad - Resistencia de entrada : 450Ω ± 5Ω - Resistencia de salida : 480Ω ± 3Ω
