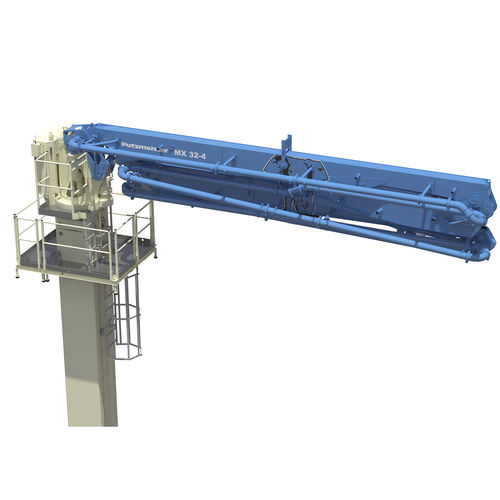

Pluma de colocación de hormigón MXR 32-4

Resumen
Diseñada para el vertido y la colocación de hormigón en grandes obras civiles e industriales, la pluma estacionaria MXR 32-4 se utiliza en centrales eléctricas, cavernas, depósitos de GNL, puentes y obras de gran altura. Su construcción ligera facilita el transporte entre obras y permite su integración en encofrados trepantes, el ascenso autónomo de plantas y las instalaciones autoportantes. La cabeza de giro compacta sin piezas fijas garantiza una operación segura y el uso de componentes estándar de bajo mantenimiento reduce los costes de servicio.

Compatibilidad
Compatible con el sistema de columna tubular Putzmeister RS 850.

Características clave

• Inclinación del primer brazo -10° para mayor alcance horizontal/profundidad
• Gran plataforma de trabajo para acceso y espacio de montaje
• Reducción del volumen de aceite para menor impacto medioambiental
• Plegado en Z flexible compatible con la línea de suministro Putzmeister DN 125/5.5
• Sistema de liberación rápida con tecnología de bisagra para un montaje rápido y sencillo

Información general

• Rotación: no especificada
• Longitud de manguera final (máx.): 7' (aprox. 2,13 m)
• Peso de la pluma: no especificado
• Peso de la base: no especificado

Configuración / Variantes

• RS 850 Columna Tubular 29' 6" (9,00 m): Longitud 29' 6"; Peso 9900 lbs (aprox. 4490 kg) con tubería
• RS 850 Columna Tubular 19' 7" (6,00 m): Longitud 19' 7"; Peso 6142 lbs (aprox. 2787 kg) con tubería
• RS 850 Columna Tubular 9' 8" (3,00 m): Longitud 9' 8"; Peso 3596 lbs (aprox. 1631 kg) con tubería
• RS 850 Columna Trepante 34' 5" (10,50 m): Longitud 34' 5"; Peso 2846 lbs (aprox. 1291 kg) con tubería
• RS 850 Columna Trepante 5' 0" (1,50 m): Longitud y ancho indicados 7' (aprox. 2,13 m); Peso no especificado (cuadrada)

Documentos y medios (disponibles)

• MX Stationary Booms Brochure (EN)
• MX Stationärmäste Prospekt (DE)
• MX Mâts Stationnaires Brochure (FR)
• MXR 32-4 Typenblatt (DE) - ficha técnica
• MXR 32-4 Data Sheet (EN) - ficha técnica

Especificaciones técnicas

• Modelo: MXR 32-4
• Sistema de columna compatible: Putzmeister RS 850
• Compatibilidad de línea de suministro: Putzmeister DN 125/5.5
• Longitud de manguera final (máx.): 7' (aprox. 2,13 m)
• Rotación: no especificada
• Características especiales: inclinación -10° del primer brazo; cabeza giratoria compacta sin piezas fijas; sistema de liberación rápida; componentes estándar de bajo mantenimiento
