Transportador de banda Telebelt® TB 110

horizontalinclinadode transporte

Descripción del producto

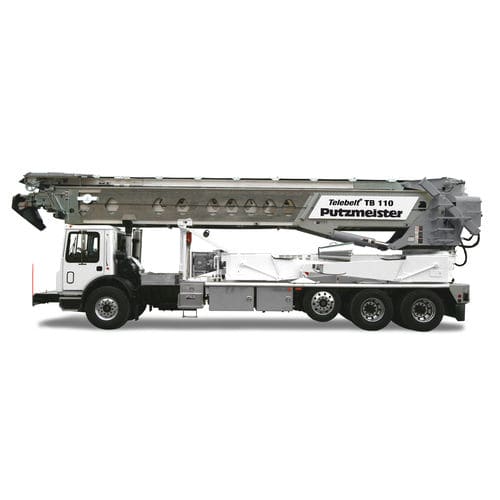

La Putzmeister Telebelt® TB 110 es una cinta transportadora telescópica concebida para un montaje rápido y operación en lugares congestionados o con poca altura libre. Su pluma telescópica de cuatro secciones ofrece hasta 106' 1" (32,34 m) de alcance horizontal desde alturas de trabajo de solo 15' 9" (4,80 m), garantizando un transporte suave y sin sacudidas. Seis opciones de tolva permiten manipular rápidamente una amplia variedad de materiales — tierra, arena, piedra y grava — con altos volúmenes de colocación. Aplicaciones típicas: parques eólicos, presas y tableros de puentes con acceso o altura limitados.

Características principales

• Baja altura de desplegado para sitios confinados
• Seis opciones de tolva para adaptarse a diferentes necesidades
• Colocación de material a gran volumen
• Función de inversión de la cinta para cambiar la dirección del flujo

Información general
Número de secciones: 4
Alcance horizontal de la cinta (máx. a 0°): 106' 1" (32,34 m)
Alcance horizontal de la cinta (máx. a 30°): 91' 6" (aprox.)
Ancho de cinta: 18"
Longitud del alimentador: 38' (11,58 m)
Ancho de la cinta del alimentador: 18"
Longitud máx. manguera final: 15' (4,57 m)
Altura de descarga desde el suelo (máx. a 30°): 60' 2" (18,36 m)
Altura de descarga desde el suelo (máx. a -15°): -20' (-6,11 m)
Capacidad nominal cintas principal y de alimentación por minuto (a 0°): 5 yd³/min (≈ 3,82 m³/min)
Capacidad nominal cintas principal y de alimentación por minuto (hasta 20°): 3,80 yd³/min (≈ 2,90 m³/min)
Capacidad observada (a 0°): 5 yd³/min (≈ 3,82 m³/min)
Alcance desde la parte delantera del camión (a 0°): 100' 6" (30,65 m)
Alcance desde la parte delantera del camión (a 30°): 86' (26,23 m)
Extensión de estabilizadores - giro hidráulico hacia fuera y descenso (delantero-trasero): 23' 1" (7,05/8,17 m)
Carga de estabilizador: Delantero-Trasero: 34,395 lbf (153 kN)

Especificaciones técnicas

• Modelo: Telebelt® TB 110
• Secciones: 4
• Alcance horizontal (0°): 106' 1" (32,34 m)
• Alcance horizontal (30°): 91' 6" (aprox.)
• Ancho de cinta: 18"
• Longitud del alimentador: 38' (11,58 m)
• Ancho de cinta del alimentador: 18"
• Longitud manguera final (máx): 15' (4,57 m)
• Altura de descarga (30°): 60' 2" (18,36 m)
• Altura de descarga (-15°): -20' (-6,11 m)
• Capacidad nominal (0°): 5 yd³/min (≈ 3,82 m³/min)
• Capacidad nominal (hasta 20°): 3,80 yd³/min (≈ 2,90 m³/min)
• Capacidad observada: hasta 5 yd³/min (≈ 3,82 m³/min)
• Alcance desde el frente del camión (0°): 100' 6" (30,65 m)
• Alcance desde el frente del camión (30°): 86' (26,23 m)
• Extensión estabilizadores (delantero-trasero): 23' 1" (7,05/8,17 m)
• Carga estabilizador (delantero-trasero): 34,395 lbf (153 kN)
