Macroscopio de vídeo Qeye 800

Introducción

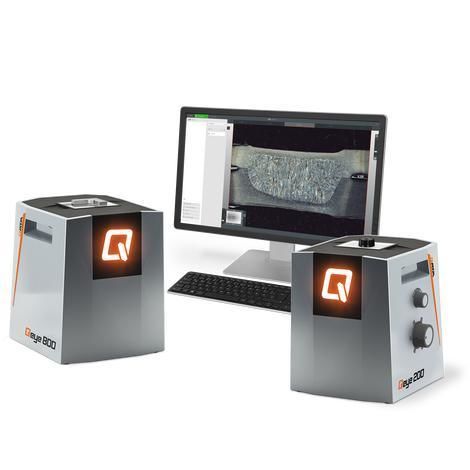

Los sistemas de análisis óptico Qeye 200 y Qeye 800 son macroscópios inversos que proporcionan imágenes y mediciones reproducibles en macrosecciones de soldaduras, uniones de soldadura y componentes. Qeye 200 está optimizado para el análisis exigente de soldaduras láser (I+D, electrónica, automoción). Qeye 800 está diseñado para producción en serie y ensayos de materiales donde se requiere evaluación repetible. Ambos incorporan Intelligent Area Illumination (IAI) y el software Qpix Control2 para informes normalizados (p. ej. DIN EN ISO 5817).

Vídeo del producto
Vídeo introductorio disponible para Qeye 800 que muestra la disposición del sistema, modos IAI y operación básica (demostración del producto).

Precisión compacta para análisis detallado de macrosecciones

• Imágenes y mediciones de la geometría de soldaduras en macrosecciones
• Inspección de soldaduras láser en automoción y electrónica
• Evaluación de uniones de soldadura y ensamblajes delicados en microtécnica
• Monitorización de procesos en línea y fuera de línea en entornos de producción
• Soporte de I+D para el desarrollo de procesos de unión

Características ópticas clave Qeye 200 / Qeye 800

• Sistema de cámara 12 megapíxeles (4K Ultra HD)
• Pasos de zoom discretos: 0.63x – 1x – 1.6x – 2.5x – 4x
• Presets de campo visual: aprox. 23.7 x 17.8 mm a 3.7 x 2.8 mm
• Control automático de brillo integrado y ajuste manual fino
• Ruleta de enfoque con cinco posiciones de aumento preestablecidas para ajustes precisos

Áreas de aplicación

• Inspección macro de soldaduras y evaluación conforme a normas
• Control de calidad de soldaduras láser (automoción, electrónica)
• Inspección visual de defectos superficiales y evaluación de PCB/componentes
• Ensayos de materiales en laboratorio: penetración, forma de soldadura, análisis de defectos
• Aseguramiento de calidad en producción, monitorización de procesos e I+D en tecnología de unión

Operación innovadora — beneficios

• IAI (Intelligent Area Illumination): iluminación LED del área de análisis con cuatro perfiles conmutables y regulables para reducir reflejos
• Botones táctiles capacitivos programables (utilizables con guantes) para acceso rápido a zoom, iluminación y funciones de análisis
• Panel táctil personalizable con cinco funciones trasladables para optimizar el flujo de trabajo
• Diseño industrial con porte-muestras de vidrio reemplazable y montaje hermético al polvo
• Integración del análisis óptico y ensayos de dureza mediante Qpix Control2 para informes unificados e imagen en vivo/3D Smartview

Medición e informes

• Herramientas de medición completas: longitudes, ángulos, círculos, polígonos para cálculo de área y perímetro
• Modo plantilla con imagen de referencia y elementos de inspección predefinidos para inspecciones repetibles
• Líneas de medición con ajuste automático y mediciones vinculadas para geometrías complejas
• Informes de prueba conformes a normas (p. ej. DIN EN ISO 5817) con grupos de evaluación y documentación completa

Accesorios y herramientas (selección)

• Porte-muestras de vidrio 95 x 75 x 2 mm (vidrio de silicato de aluminio) — juegos disponibles
• Qeye Cover capucha protectora para eliminar luz parásita y reflejos (estándar)
• Micrómetro de objetos 50 mm, resolución 0.1 mm — certificado de calibración opcional
• Materiales de limpieza: paños de microfibra y limpiavidrios especiales recomendados para el mantenimiento de muestras

Especificaciones técnicas

• Campo visual: 23.7 x 17.8 mm – 3.7 x 2.8 mm (0.933 x 0.7" – 0.146 x 0.11")
• Niveles de zoom: 0.63x – 1x – 1.6x – 2.5x – 4x
• Cámara: 4K Ultra HD, 12 megapíxeles, USB 3.0
• Iluminación: IAI LED (Intelligent Area Illumination)
• Software: Qpix Control2
• Operación: PC externo (Windows 11 64 bits)
• Dimensiones del porta-muestras (L x W x H): 95 x 75 x 2 mm
• Peso máximo de muestra: 5 kg
• Interfaz: 1 x USB 3.0
• Alimentación: 100–240 V ~1/N/PE, 50–60 Hz
• Consumo: reposo ~35 W | operación ~60 W | máx ~100 W
• Dimensiones (L x W x H): 220 x 220 x 260/365* mm (*incl. Qeye Cover)
• Espacio requerido: 300 x 300 mm
• Peso: 16 kg
• Temperatura ambiente: 18–28 °C
• Humedad máx.: 70% sin condensación
