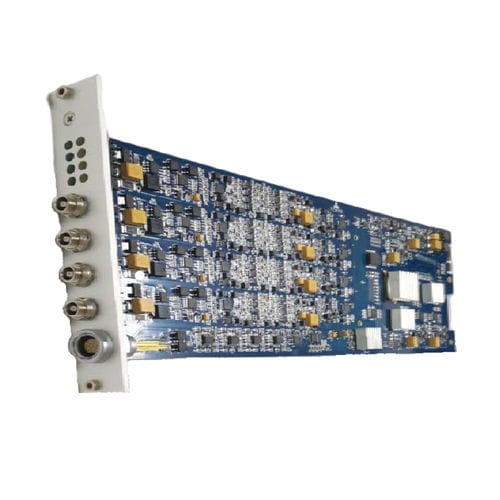

Tarjeta de adquisición de datos de emisión acústica

PCI ExpressPCIFGPA

Existen dos tipos de tarjetas de adquisición y procesamiento AE, la tarjeta AE estándar de 4 canales y la tarjeta AE de 4 canales de parámetros E X. Ambas tarjetas AE son compatibles con el chasis SEAU3H. Características： Módulo DAQ, 4 canales por placa, ADC independiente de 16 bits, frecuencia de muestreo máxima de 10M/s por canal y almacenamiento en caché independiente de 1Gb. Tarjeta de adquisición y procesamiento de emisiones acústicas Producimos dos tipos de placas de adquisición y procesamiento de EA, la placa de AE estándar de 4 canales y la placa de AE EX de 4 canales. Ambas placas AE son compatibles con el chasis SEAU3H. Y se pueden seleccionar diferentes combinaciones de placas AE para satisfacer diferentes necesidades. Tarjeta AE estándar de 4 canales La tarjeta AE estándar adopta el diseño de 4 canales por tarjeta, cada canal tiene una frecuencia de muestreo máxima de 10M/s, ADC independiente de 16 bits, procesamiento de señal de alta velocidad, tarjeta de caché independiente de 1GB, para garantizar que los datos no se pierdan; el exclusivo filtro digital en tiempo real por hardware puede controlar arbitrariamente el ancho de banda de la señal. EX-Parameter Tarjeta AE de 4 canales La placa AE EX-Parameter es la placa AE estándar más un puerto de entrada para entradas externas. La interfaz del puerto externo bajo los cuatro puertos de entrada AE es un conector hembra LEMO de 16 pines, que puede adquirir las señales analógicas externas de ±10V. Si hay necesidad de entradas de sensores externos, se debe utilizar la tarjeta AE EX-Parameter. En cada momento definido, el sistema leerá los sensores externos a través del puerto de parámetros externos y mostrará las lecturas resultantes en el software, junto con los parámetros de las características AE.
