Base magnética

Descripción general
Soportes magnéticos para sensores de emisión acústica (AE), diseñados para fijar sensores sobre superficies ferromagnéticas. Las unidades constan de un imán permanente y una carcasa protectora. La serie M corresponde a modelos de temperatura estándar; la serie H incluye variantes de alta temperatura — consultar la tabla de modelos para valores detallados.

Características

• Sujeción magnética para montaje rápido y reproducible en estructuras ferromagnéticas
• Construcción simple y compacta
• Variedad de modelos para adaptarse a diámetros y configuraciones habituales de sensores AE

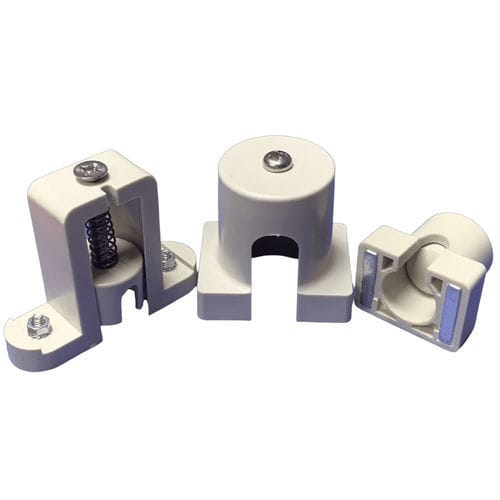

Imágenes del producto
Fotografías y esquemas muestran la vista general del producto y las diferentes formas/tamaños de las series M y H.

Tabla de modelos
Modelo | Tamaño interno (D × H) | Temperatura de trabajo
M20 | 20 mm × 13 mm | -20°C a 80°C
M20A | 20 mm × 17 mm | -20°C a 80°C
M36 | 32 mm × 35 mm | -20°C a 80°C
M36A | 32 mm × 55 mm | -20°C a 80°C
M36B | 32 mm × 35 mm | -20°C a 80°C
M36C | 32 mm × 35 mm | -20°C a 80°C
H20 | 20 mm × 17 mm | -196°C a 550°C
H20A | 22 mm × 17 mm | -196°C a 350°C

Accesorios

• Acoplante AE: tipo pasta resistente a altas temperaturas (rango típico -35°C a 235°C, punto de fusión ≥270°C)
• Herramientas de calibración: rotura de mina y anillas guía para fuente manual (ej. puntas Φ0,3 mm 2H o Φ0,5 mm HB)
• Cables de sensor: apantallados, longitudes comunes 1 m o 2 m
• Cables coaxiales AE: terminados en BNC, longitudes de 1 m hasta 100 m
• Maletines de protección: robustos, resistentes a impactos y aplastamiento, algunos modelos con ruedas y asa telescópica

Especificaciones técnicas

• Función: Sujeción magnética de sensores AE en materiales ferromagnéticos
• Construcción: Imán permanente + carcasa protectora
• Series: M (temperatura estándar), H (alta temperatura)
• Dimensiones ejemplo: M20 (20 × 13 mm), M20A (20 × 17 mm), M36 (32 × 35 mm), M36A (32 × 55 mm), M36B (32 × 35 mm), M36C (32 × 35 mm), H20 (20 × 17 mm), H20A (22 × 17 mm)
• Rangos de temperatura: M -20°C a 80°C; H ejemplos: H20 -196°C a 550°C, H20A -196°C a 350°C
• Uso típico: Montaje seguro y repetible de sensores AE para monitorización de condición y ensayos no destructivos sobre superficies ferromagnéticas
