Transportador de banda

curvomotor eléctricode perfiles

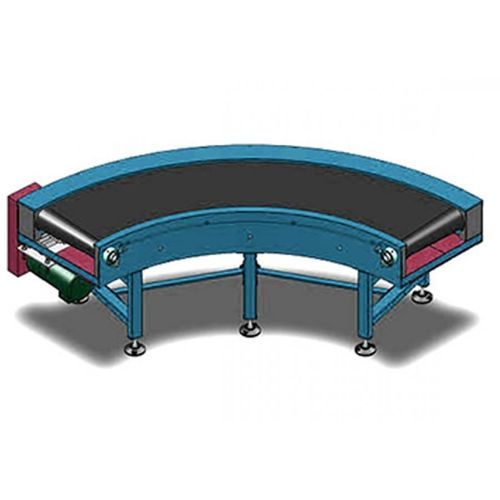

El transportador de cinta curvada es accionado por la cadena de flexión lateral en la rueda dentada de rodillos cónicos para accionar la cinta de giro y completar el transporte de giro del material. Uno. estructura mecánica principal y características: Cinta de volteo: adopta la cinta de volteo especial para la apertura del molde. Cadena: adopte la cadena doblada lateral 10B-SB. Cuerpo: adopta una placa de acero de 4 mm que se forma mediante soldadura después del doblado en frío. Pata de apoyo: adopta el tipo de soldadura de perfil personalizado, que tiene las ventajas de firmeza y buena estabilidad. Conecte el marco con la placa de conexión con pernos, ajuste la conexión entre la base del pie y el suelo, y ajuste la altura de la superficie de transporte 50mm, como se muestra en la siguiente figura: Dispositivo de accionamiento: motor, transmisión por cadena. Revestimiento de la superficie: cepillo de alambre de acero y papel de lija se utilizan para eliminar el óxido en el bastidor, patas de soporte, piezas de guía, accesorios y otras partes, y la grasa se elimina mediante lavado con ácido. Después de la fosfatación, la superficie se rocía con polvo epoxi y se hornea. El color de la pulverización se especificará en la carta de colores de la parte a. Configuración de las partes externas: el motor debe ser SEW, la correa debe ser wynn, la base del cojinete debe ser TR, el cojinete debe ser ha eje.
