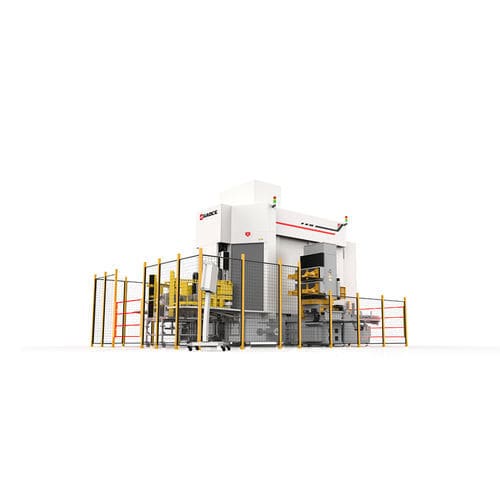

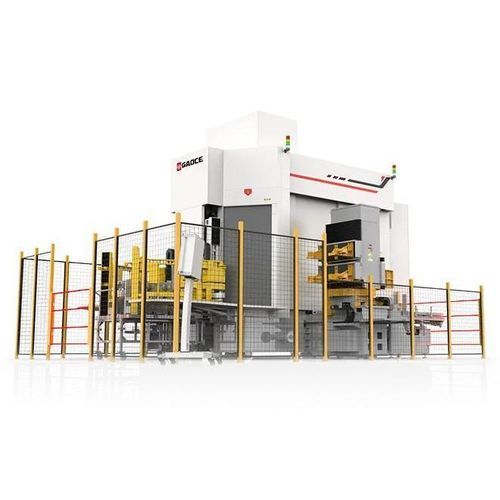

Máquina lijadora-pulidora de achaflanado GC-KM202

de cantos

Resumen del producto
La GC-KM202 está diseñada para varias etapas del procesamiento de barras de silicio en la fabricación de obleas, incluyendo cuadrado, biselado, rectificado y pulido. Las barras de silicio se cargan y sujetan en una sola operación. Una platina rotativa de alta precisión garantiza el posicionamiento exacto entre las estaciones para completar todos los pasos con mínima pérdida de material; margen de cuadrado por arista ≤0,2 mm.

Aplicaciones

• Cuadrado de barras de silicio
• Biselado para facilitar la manipulación y procesos posteriores
• Rectificado para preparación dimensional y superficial
• Pulido para alcanzar la rugosidad superficial requerida

Parámetros del producto

• Margen de cuadrado por arista — ≤0,2 mm
• Eficiencia de procesamiento — 29 min (ejemplo: barra en arco M10 de 830 mm de longitud)
• Tolerancia dimensional — ±0,04 mm
• Rugosidad de superficie — Ra ≤ 0,1 μm

Productos relacionados

• GC-MJ101R-3 Máquina de corte para monocristal
• GC-MJ201R-3 Máquina de corte para monocristal
• GC-MJ101RW Máquina de corte para monocristal
• GC-GP950L Máquina de rectificado y pulido para monocristal

Características / Especificaciones técnicas

• Modelo: GC-KM202
• Cobertura de proceso integrada: cuadrado, biselado, rectificado, pulido
• Carga y sujeción de barras de silicio en un solo paso
• Platina rotativa de alta precisión para posicionamiento exacto entre estaciones
• Margen de cuadrado por arista ≤0,2 mm para minimizar la pérdida de silicio
• Ejemplo de eficiencia: 29 minutos para una barra en arco M10 de 830 mm
• Tolerancia dimensional: ±0,04 mm
• Rugosidad de superficie: Ra ≤ 0,1 μm
