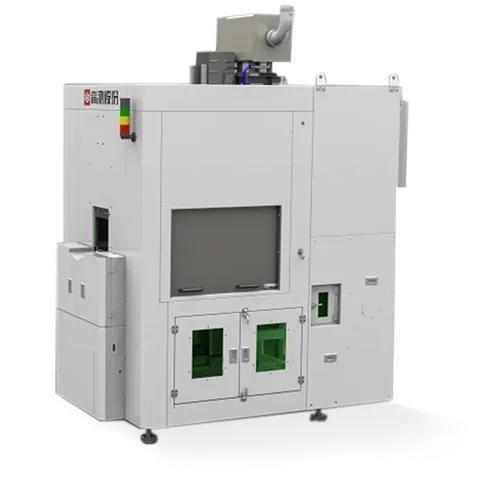

Máquina de corte con hilo diamantado GC-CQ1660H

multihilopara metalde placas

Introducción del producto
Equipo especializado de corte multifilar con hilo diamantado para materiales magnéticos, diseñado para ofrecer alta rigidez, estabilidad operativa y elevada precisión de mecanizado, apto para producción de láminas ultrafinas.

Características principales

• Bastidor y componentes centrales fabricados por fundición para mayor rigidez; los rodillos utilizan una estructura de posicionamiento de doble cono combinada con accionamiento directo síncrono por servomotor para mejorar la rigidez y la estabilidad del husillo a alta velocidad.
• Precisión de mecanizado muy alta que permite cortes garantizados en tolerancia, eliminando procesos de rectificado posteriores y reduciendo el desperdicio de materia prima.
• Función de parada lenta en caso de corte de energía para reducir el riesgo de rotura del hilo y mantener la continuidad de la producción.
• Módulo de recuperación de energía que recupera la energía de frenado del movimiento alternativo de los rodillos para reducir el consumo eléctrico durante la operación.
• Alta capacidad de afinamiento del hilo diamantado, adecuada para el procesamiento de láminas ultrafinas.

Parámetros del producto

• Tamaño máximo de procesamiento: 160(W)×600(L)×120(H) mm (única estación)
• Grosor de corte: 0.3–2 mm
• Velocidad máxima de hilo: 2100 m/min
• Dirección de alimentación: vertical descendente
• Velocidad de alimentación: 0.1–9 mm/min
• Diámetro del hilo: 0.07–0.15 mm
• Capacidad máxima de almacenamiento de hilo: 50 km (hilo diamantado 0.10)
• Dimensiones del equipo (aprox.): 2800(L)×1600(W)×3200(H) mm
• Peso del equipo (aprox.): 8 t

Características / Especificaciones técnicas

• Modelo: GC-CQ1660H
• Aplicación: corte multifilar de materiales magnéticos con hilo diamantado
• Bastidor: construcción fundida para mayor rigidez
• Estructura de los rodillos: posicionamiento de doble cono con accionamiento directo síncrono por servomotor
• Husillo de alta velocidad: mejora de rigidez y estabilidad operativa
• Precisión de mecanizado: precisión muy alta que permite cortes garantizados
• Parada lenta por corte de energía: reduce el riesgo de rotura del hilo
• Módulo de recuperación de energía: recupera energía de frenado para reducir el consumo
• Capacidad de afinamiento del hilo diamantado: adecuada para láminas ultrafinas
• Tamaño máximo de procesamiento: 160(W)×600(L)×120(H) mm (única estación)
• Rango de grosor: 0.3–2 mm
• Velocidad máxima de hilo: 2100 m/min
• Dirección de alimentación: vertical descendente
• Velocidad de alimentación: 0.1–9 mm/min
• Diámetro del hilo: 0.07–0.15 mm
• Capacidad máxima de almacenamiento de hilo: 50 km (hilo diamantado 0.10)
• Dimensiones (aprox.): 2800(L)×1600(W)×3200(H) mm
• Peso (aprox.): 8 t
