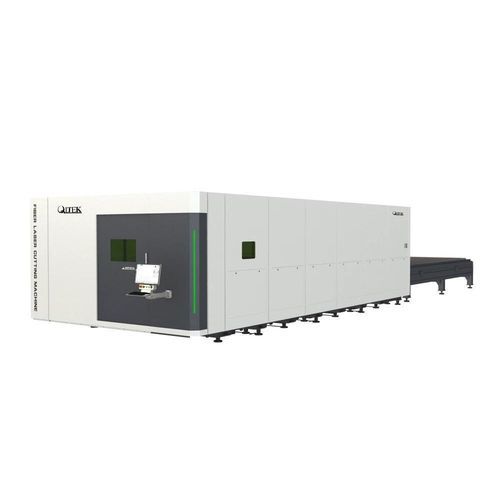

Máquina de corte láser de fibra GI series

para metalde chapacontrolada por PLC

Descripción general del producto La máquina de corte de velocidad ultra-alta de la serie QLTEK GI es una solución de grado industrial diseñada para plantas de fabricación y líneas de producción automatizadas. Con una potencia de 3 a 40 KW, alta velocidad y excelente estabilidad, aumenta la eficiencia de corte y reduce los costos por pieza, lo que lo convierte en una opción ideal para una producción eficiente y confiable.

Especificaciones resumidas • Potencia: 3000w-40000w • Área de trabajo (L): 3048~12000 mm • Área de trabajo (W): 1524~2580 mm • X/Y Máx. Velocidad de enlace: 140~200 m/min • Alta potencia, alta velocidad, alta capacidad de carga, gran formato

Características principales

• Velocidad ultra-alta
• Alta precisión
• Alta calidad
• Alta seguridad
• Inteligentización

Ventajas frente a soluciones convencionales En comparación con los métodos de corte tradicionales, la máquina de corte por láser de ultra-alta-velocidad GI tiene una eficiencia de corte un 50 % mayor y un costo por unidad un 35 % menor.

Comparado con las soluciones de corte por láser convencionales (resumen de la tabla) Característica | Nuestra máquina | Soluciones convencionales
Estabilidad de corte | Alto, adecuado para tiradas largas | Puede variar
Corte en bisel | Apoyado | Limitado u opcional
Datos de proceso | Integral y optimizado | Básico
Estructura de la máquina | Materiales resistentes y de primera calidad | Construcción estándar
Operación | Intuitivo y ergonómico | Más complejo

Caractéristiques / spécifications techniques

• Serie: GI (GI3015, GI4020, GI6025, GI8025, GI12025)
• Rango de potencia: 3 kW – 40 kW (según modelo: 3 kW–20 kW para algunos modelos; 12 kW–40 kW para otros)
• Áreas de corte (largo × ancho) por modelo: GI3015 = 3048 mm × 1524 mm; GI4020 = 4100 mm × 2080 mm; GI6025 = 6150 mm × 2580 mm; GI8025 = 8000 mm × 2500 mm; GI12025 = 12000 mm × 2500 mm
• Recorrido X (por modelo): GI3015 = 3100 mm; GI4020 = 4100 mm; GI6025 = 6200 mm; GI8025 = 8100 mm; GI12025 = 12200 mm
• Recorrido Y (por modelo): GI3015 = 1570 mm; GI4020 = 2130 mm; GI6025/GI8025/GI12025 = 2600 mm
• Recorrido Z (por modelo): GI3015 = 280 mm; GI4020 = 280 mm; GI6025 = 350 mm; GI8025/GI12025 = 380 mm
• Precisión de posicionamiento eje X/Y: ±0,03 mm/m
• Velocidad máxima de enlace X/Y: 140 m/min (modelos pequeños/medios) hasta 200 m/min (GI8025, GI12025)
• Aceleración máxima X/Y: 2.5g (GI3015, GI4020, GI6025), 1.8g (GI8025), 1.5g (GI12025)
• Cabezal: cabezal de corte láser con enfoque automático, diseño óptico que cubre >90% del área de refrigeración por agua, detección de múltiples temperaturas y supervisión en tiempo real
• Estructura: viga de aleación de aluminio de alta resistencia (ligera, alto rendimiento dinámico); máquina-herramienta de estructura soldada integral en placa de acero; sistema de lubricación automática; eliminación de polvo por particiones doble cara; pies de apoyo combinados autoadaptativos
• Sistema de control: sistema de control Beckhoff con dibujo integrado, anidamiento, diagnóstico de mantenimiento y biblioteca de procesos expertos
