Cilindro hidráulico AVTL
de pistónde doble efectoCNOMO

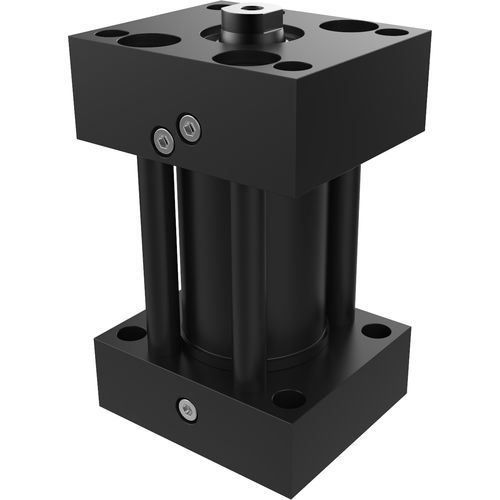

Cilindro hidráulico - AVTL - QUIRI - de pistón / de doble efecto / CNOMO
Cilindro hidráulico - AVTL - QUIRI - de pistón / de doble efecto / CNOMO
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Tipo
hidráulico
Tecnología
de pistón
Configuración
de doble efecto
Norma
CNOMO
Aplicaciones
industrial, de fijación, para la industria del automóvil
Otras características
a medida
Carrera

10 mm
(0,394 in)

Presión

300 bar
(4.351,13 psi)

Diámetro del vástago

18 mm, 22 mm, 28 mm
(1 in, 1 in, 1 in)

Esfuerzo

Máx.: 20 kN

Mín.: 5 kN

Descripción

Este soporte utiliza el mismo principio de bloqueo que el T-Lock® y mantiene la posición exacta del punto de apoyo tras la desconexión hidráulica. Es completamente insensible a las vibraciones. Estos soportes utilizan el principio de elasticidad de los materiales. Su funcionamiento consta de cuatro fases: 1) Liberación del pistón de apoyo: PC = 300 bar 2) Contacto con la pieza: Presión simultánea PA + PB = deformación elástica de la pieza 3) Retirada de la presión: PA + PB = 0 A continuación, la pieza empuja el vástago debido a la elasticidad. La fuerza de apoyo residual la proporciona la fricción de la junta 4) Bloqueo del émbolo PC = 0: La posición se mantiene sin presión. - varilla del sensor trasero según normas CNOMO - se puede realizar una doble sujeción a medida. - intensificador de presión - modelos especiales

---
