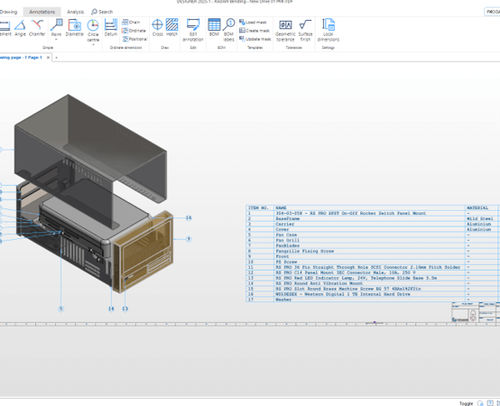

Software de CAD RADAN

CAD CAMde CAMde visualización

Visión general
A continuación se presentan las notas de las versiones de RADAN con las principales características y mejoras introducidas en cada lanzamiento. Este historial cubre RADAN CAD/CAM y módulos relacionados (DESIGNER, RADAN Bending / Radbend, Radm-ax / Radtube, RADQUOTE, Radnest, Radpro) y destaca cambios relevantes para flujos de producción de chapa, corte de tubos y plegado.

RADAN Version 2026.1

• Automatización mejorada y mayor eficiencia para fabricantes de chapa.
• Estimaciones de tiempo opcionales durante la importación de archivos que muestran los tiempos de ciclo para la máquina activa.
• Mejoras en el marcado de piezas: colocación automática, múltiples opciones de marcado y comprobaciones de colisión para marcas más claras y escaneables y códigos de corte seguros.
• Asignación de piezas fijas durante el nesting: método opcional para asignar piezas fijas de forma fiable para informes e identificación.
• Mejoras en DESIGNER Sheet Metal: búsqueda optimizada, detección automática de la forma del material, grabado del nombre de la pieza con vista previa y alineación automática, y rectificación de mortaja en secciones huecas (CHS).
• Mejoras en RADAN Bending: procesamiento por lotes de múltiples archivos 3D de piezas, soporte para múltiples perfiles de herramienta y adaptadores de herramienta.

RADAN Version 2025.1

• Operaciones simplificadas y mayor trazabilidad de piezas para reducir tiempo y coste.
• Marcado de piezas: soporte de códigos Data Matrix rectangulares (reducción del tiempo de marcado y consumibles en algunos casos).
• Tooling Hints: manejo interactivo de errores de utillaje con función de zoom al problema.
• Importar piezas: arrastrar y soltar para archivos RADAN/DRG/RPD, Manufacturing Packs de DESIGNER e importaciones masivas CSV.
• Localizar piezas en nesting: resaltado inmediato de las piezas buscadas al abrir un nest.
• Importación de restos: soporte para restos DRG, SYM, DXF y DWG para reutilizar como stock de remanentes.
• Dimensiones en informes: dimensiones de planos de nesting incluidas automáticamente en los informes.
• RADQUOTE: traducciones al alemán, mejora en la gestión de ID internas/externas, integración WORKPLAN y varias correcciones.
• Radm-ax / Radtube: nuevas herramientas para estudios de tiempo y coste, postprocesado por lotes, soporte de diámetro de boquilla en ajustes de corte, opciones de estampado y múltiples correcciones.

RADAN Version 2024.1

• End burns para cortar materiales gruesos y mejorar la calidad de corte; el software recuerda los materiales/espesores que requieren end burns.
• Colocación automática del marcado de piezas para reducir omisiones y seguir la configuración del sistema.
• Filtrado de piezas en proyectos de nesting para encontrar rápidamente piezas específicas.
• Modo de orientación en nesting para unificar orientaciones de piezas (control de la dirección del grano).
• Seguimiento del valor de remanentes e inclusión de remanentes en informes de nesting; almacenamiento de remanentes generados durante el corte.
• Radbend: conversión de geometría en el editor de BD de herramientas/materiales y salida de postprocesador genérico para datos de plegado.
• Radm-ax/Radtube: la importación CSV puede incluir la especificación de material de las piezas.
• Radquote: importación de Manufacturing Packs desde DESIGNER a Radquote para ensamblajes.

RADAN Version 2023.1

• Nest Projects: finalizar varios nests automáticamente con Finish Nest Projects.
• Floating Scrap: detección incluida en opciones de automatización para evitar restos flotantes en programas NC.
• Marcado de piezas: plantillas de marcado configurables a nivel de máquina, configuración QR/DataMatrix y soporte para códigos pequeños.
• Marcado de texto: grabado dinámico de texto sin explotar el texto; fuentes TrueType multi-línea, globos y caracteres especiales compatibles; opción de salida en texto legible por humanos.
• Mejoras en cortes comunes y nester para cortes de línea común más seguros y eficientes y marcado de pequeñas piezas de remanente.
• Radm-ax / Radtube: manejo de múltiples stocks, seguimiento de ID de stock e informe de compra de tubos; soporte mejorado para cortes de línea común.
• Radbend: mejor secuenciación automática y estabilidad de herramientas; exportación de definiciones de herramientas a controladores; mayor soporte de postprocesadores y máquinas.
• Radquote: importación de listas CSV para presupuestos; mayor consistencia en presupuestos de tubos/barra.
• DESIGNER: soporte de ensamblajes, mejoras en manufacturing packs e información de chapa mejorada en dibujos 2D.

RADAN Version 2022.1

• Mejoras importantes en importación 3D, Radm-ax / Radtube, Radbend y DESIGNER.
• Mejoras en el entorno Nest Projects; importación de archivos DESIGNER, .sym de RADAN y archivos CSV en los flujos de nesting.
• Informes: mejor identificación de piezas y generación de etiquetas para el flujo de material.
• Nesting automático: categorización para brutos precortados y nesting de pieza única para flujos logísticos.
• Punching: nuevas opciones para aplicación de utillaje y resaltado de seguridad en situaciones peligrosas.

RADAN Version 2022.0

• Mejoras consolidadas en RADAN CAD/CAM, Nest Projects y generación de trayectorias.
• Mayor automatización y capacidad de informes; integración ampliada con DESIGNER y otros módulos.

RADAN Version 2021

• Actualizaciones Radmanager y optimización de nests: Radnest Ultimate para optimización de punzonado y ahorro de chapa demostrado.
• Generación y distribución automática de hojas de configuración y flujos NC a máquinas y operadores.
• Radm-ax / Radtube: evitación de agujeros peligrosos, mejoras en nesting multi‑pieza, importación de números de pedido y trabajo y reportes de compra de tubos.
• Radbend: mejoras en comprobaciones de colisión, manejo de secuencias para reducir rotaciones de piezas y manipulación; ergonomía del editor de herramientas mejorada.
• Radquote: importación CSV para acelerar la cotización de múltiples piezas.

RADAN Version 2020.1

• Mejoras en el flujo de nesting basadas en feedback de taller.
• Common Grid Cutting: auto-utillaje mejorado para rejillas regulares.
• Floating Scrap Test: comprobaciones visuales para restos flotantes con resaltado.
• Radm-ax / Radtube: múltiples longitudes de stock en nesting y seguimiento de identificadores de stock; informes mejorados.
• Radbend: opciones ampliadas de programación multi-plegadora, menú de propiedades durante la compilación NC y vista de sección que muestra dimensiones por defecto.
• Radquote: importar ensamblajes 3D desde SolidWorks, Inventor, SAT y STEP para cotizaciones.
• DESIGNER: herramientas adicionales para preparar ensamblajes y generar listas de materiales y listas de corte.

RADAN Version 2020.0

• Lanzamiento solo 64 bits; soporte 3D CAD actualizado (Inventor 2019, Solid Edge 2019, SolidWorks 2019).
• Nesting: interfaz visual de proyectos y plantillas; posibilidad de importar nests existentes.
• Nuevos tipos de herramientas de punzonado y acceso simplificado a la configuración de máquinas.
• Radbend: pliegues intermedios, comprobaciones de orificios cerca de pliegues y mejoras en comprobaciones de colisión de mordazas.
• Radtube: marcado automático para corte en línea común en piezas heredadas; control multinest (tiempo vs material); informes mejorados.

RADAN Version 2019 R1 y anteriores

• Mejoras continuas en traductores CAD, motor de nesting, perfilado, punzonado, Radbend, Radtube, Radm-ax, Radquote y Designer.
• Temas clave: algoritmos de nesting más robustos, mejor importación 2D/3D, utillaje automático mejorado, corte en línea común, detección de restos flotantes, informes y generación de hojas de configuración, listas de herramientas interactivas, nesting y plegado por lotes, Quick Estimates y ampliación del soporte de postprocesadores/controladores.
• Designer y RADAN 3D: traductores ampliados, desplegado automático y navegación 3D mejorada para preparar piezas para CAM.

Características técnicas / especificaciones

• Brand: Hexagon
• Familia de producto: RADAN (software CAD/CAM y de producción para chapa, tubos y plegado)
• Tipo de producto: Computer-Aided Manufacturing (CAD/CAM) & software de producción (módulos incluyen RADAN CAD/CAM, DESIGNER, RADAN Bending / Radbend, Radm-ax / Radtube, RADQUOTE, Radnest/Radpro)
• Flujos soportados: nesting (proyecto & pieza única), perfilado (láser/plasma/oxy), punzonado, corte de tubos, secuenciado de plegado, presupuestación y manufacturing packs, exportación de ensamblajes, gestión de remanentes
• Soporte de archivos & traductores: numerosos formatos 2D/3D según versiones (DXF, DWG, IGES, STEP, Parasolid, SolidWorks, Inventor, CATIA, PRO/E/Creo, etc.)
• Plataforma: software desktop/servidor (versiones recientes en 64 bits)
• Localización: información del producto disponible en varios idiomas
• Contenido de las releases: notas de versión detalladas por versión describiendo automatización, utillaje y soporte de postprocesadores
