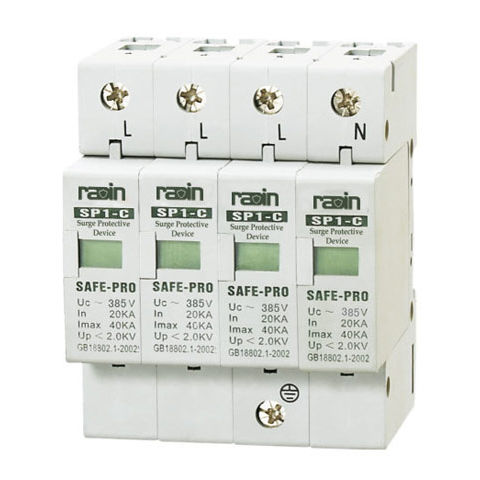

Protector de sobretensión clase II SP1-C

con varistor2 polos4 polos

Aplicación El SPD de la serie SP1-C es adecuado para sistemas de alimentación TT, IT, TN-S, TN-C-S con CA 50/60 Hz, 230/400 V e inferiores. Su diseño se basa en los requisitos de las normas IEC6143-1, GB18802.1 y GB50057. Se utiliza principalmente para proteger el dispositivo eléctrico de baja tensión para evitar la sobrecorriente causada por la descarga de aire (como un rayo) o el funcionamiento de sobretensión, se utiliza como un tipo de dispositivo limitador de tensión, que está equipado con varistor de óxido de zinc de alta resistencia. El SPD tipo SP1-C debe instalarse lo más cerca posible del lado de la línea aguas arriba del equipo protegido (conectar inmediatamente a la línea aguas abajo de la línea entrante), como dispositivo de puesta a tierra para conectar el conductor externo (L) o la línea neutra y el equipo del usuario. Instalado en el área de transición de la zona LPZOA/OB y LPZ1 o LPZ1 y LPZ2, normalmente instalado en la entrada del cuadro de distribución principal de baja tensión.
