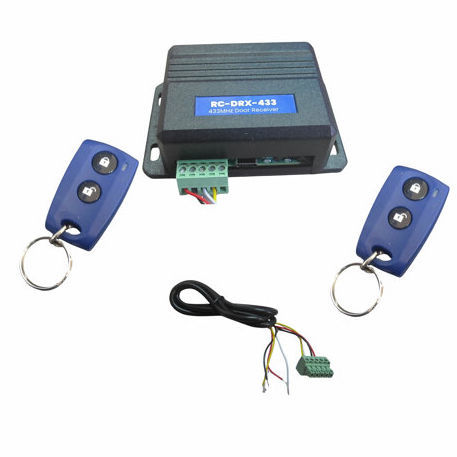

Interfaz inalámbrica de control de acceso para puerta RC-DCK-433

Descripción general
El kit inalámbrico RC-DCK-433 es una solución RF profesional diseñada para controlar y activar puertas automáticas, portones y sistemas de acceso sin cableado entre los dispositivos de control y las unidades de automatización. Reduce el tiempo de instalación, la complejidad del cableado y los costes; indicado para instalaciones nuevas y retrofit.

Principales beneficios

• No requiere cableado entre dispositivos
• Configuración completa por software (configurable desde PC vía USB-C)
• Instalación y puesta en marcha rápida
• Máxima flexibilidad para distintos montajes de automatización
• Tecnología RF fiable en 433 MHz
• Menor probabilidad de errores de instalación

Banda de operación y rendimiento
El sistema opera en la banda de 433 MHz (frecuencia operativa 433,92 MHz), estándar para comunicaciones inalámbricas de corto y medio alcance, ofreciendo estabilidad, resistencia a interferencias y fiabilidad a largo plazo.

Características técnicas (resumen)

• Tensión de alimentación Emisor (RCTV-08): CR2032 (3.0 V)
• Tensión de alimentación Unidad Receptora (RC-DRX-433): 9.0 ÷ 15.0 V DC
• Corriente de alimentación Emisor (máx): 7.0 mA
• Corriente de alimentación Receptor (máx): 35.0 mA
• Frecuencia operativa: 433.92 MHz
• Potencia de radio emitida Emisor (máx): 7.0 dBm
• Temperatura operativa: -40 °C a 80 °C

E/S del kit y indicadores (conector / asignación de pines)

• Pin 1: Alimentación +12V DC/AC
• Pin 2: Alimentación GND DC/AC
• Pin 3: COM (Común)
• Pin 4: NO (Normalmente Abierto)
• Pin 5: NC (Normalmente Cerrado)
• Pin 6: USB tipo C para configuración
• Pin 7: LED verde (relé activado)
• Pin 8: No usado (reservado)
• Pin 9: LED azul (comando recibido)
• Pin 10: RESET
• Pin 11: LED rojo (alimentación)

Ejemplos de módulos incluidos y especificaciones relacionadas

• RC-TFSK3-434 — Módulo transmisor FSK 433.92 MHz, Vdc 2.4 ÷ 3.6 V, Corriente 14.5 mA, Potencia 10 dBm, Dimensiones 20.32 x 11.43 mm
• RC-TFSK4-434 — Módulo transmisor FSK 433.92 MHz, Vdc 2.4 ÷ 3.6 V, Corriente 14.5 mA, Potencia 10 dBm, Dimensiones 30.5 x 10.3 mm
• RC-TASK2-868 — Módulo transmisor ASK/OOK (ejemplo) con oscilador de cristal, Vdc 2.2 ÷ 3.6 V, Corriente 21/15 mA, Frecuencia 868.30 MHz, Potencia 10 dBm, Dimensiones 20.32 x 11.43 mm

Características / Especificaciones

• Modelo del producto: RC-DCK-433
• Frecuencia de funcionamiento: 433.92 MHz
• Alimentación del emisor (ejemplo): CR2032 (3.0 V) para transmisor de mano (RCTV-08)
• Alimentación del receptor: 9 ÷ 15 V DC (RC-DRX-433)
• Corriente de alimentación emisor (máx): 7 mA
• Corriente de alimentación receptor (máx): 35 mA
• Potencia radio emitida (emisor): hasta 7 dBm
• Temperatura de funcionamiento: -40 °C a 80 °C
• E/S del kit: salidas relé COM / NO / NC, entrada +12 V, GND, puerto de configuración USB tipo-C
• Indicadores LED: Verde (relé activo), Azul (comando recibido), Rojo (alimentación)
• Configuración: Control completo por software vía PC (USB tipo-C)
