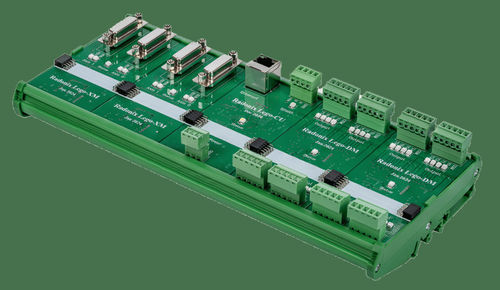

Control CNC para máquina de producción Lego

para recortadora CNC6 ejes8 ejes

Radonix Lego es un sistema de control CNC completamente modular que comprende una unidad de control (Lego-CU), módulos de 2 ejes (Lego-XM) y módulos de E/S digitales configurables (Lego-DM). Añada o elimine instantáneamente ejes y E/S para satisfacer sus necesidades exactas—nunca pague por capacidad no utilizada. Módulos y características clave: - 1. Módulos de ejes (Lego-XM): Por módulo: 2 ejes de movimiento independientes, Máximo: 8 módulos, Indicadores LED: “Status” + “Step/Dir” por eje, Instalación: Deslizar sobre riel DIN, direccionamiento automático a través del backplane. - 2. Unidad de control (Lego-CU): Función: Coordina todos los módulos y proporciona un enlace Ethernet/TCP-IP al PC, Alimentación y bus: suministro de 18–30 V, bus de riel DIN para datos y detección de intercambio en caliente. - 3. Módulos de E/S digitales (Lego-DM): Configuración estándar: 8 entradas optoaisladas (X0…X7) + 8 salidas conmutables (Y0…Y7), Máximo: 8 módulos, Asignación flexible: mapeo de E/S configurable por firmware, selección activo-alto/bajo, anti-rebote (1–50 ms), Protección: limitación de corriente de cortocircuito con reinicio automático, LEDs: indicadores de estado por canal + LED de salud general. Configuraciones de configuración: - Configuración: 1 XM + 1 DM, Ejes: 2 ejes, E/S: 8 entradas / 8 salidas, Caso de uso: enrutador de 3 ejes + sensores básicos - Configuración: 2 XM + 2 DM, Ejes: 4 ejes, E/S: 16 entradas / 16 salidas, Caso de uso: línea compacta de pick-and-place - Configuración: 4 XM + 4 DM, Ejes: 8 ejes, E/S: 32 entradas / 32 salidas, Caso de uso: centro de mecanizado de tamaño mediano - Configuración: 8 XM + 8 DM (máx.), Ejes: 16 ejes, E/S: 64 entradas / 64 salidas, Caso de uso: línea de producción completamente automatizada Características / Especificaciones técnicas: - Sistema de control CNC modular - Unidad de control (Lego-CU) - Módulos de 2 ejes (Lego-XM) - Módulos de E/S digitales configurables (Lego-DM) - Enlace Ethernet/TCP-IP al PC - Suministro de energía de 18–30 V
