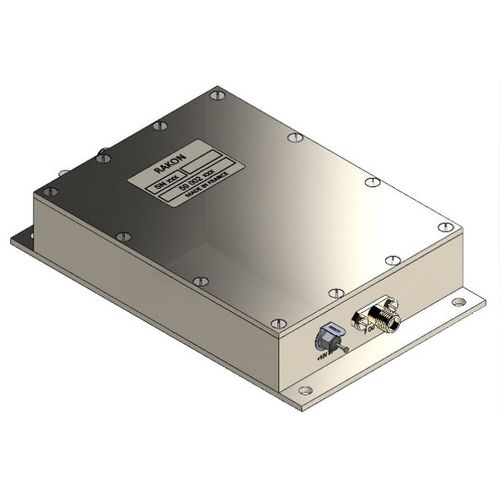

LNO 10000 B3 es un oscilador de bajo ruido que genera una señal de salida a 10 GHz, de fase bloqueable en una referencia externa.
Está compuesto por una frecuencia fundamental OCSO (Oven Controlled SAW Oscillator), seguida de un multiplicador de frecuencia x20. Tres modos de funcionamiento están disponibles, a través de la señal de Entrada de Control:
Funcionamiento libre Entrada de Control = No conectada
Entrada de control controlada por tensión = Tensión continua
Phase Lock Loop Control Input = 10 MHz Ref
El LNO 10000 B3 está diseñado para entornos rutinarios (equipos de prueba, refugios, equipos militares terrestres...). Está disponible en un encapsulado de 120,7 mm x 76,2 mm x 23,3 mm.
Características
Excelente rendimiento de ruido de fase (valores típicos) :
-115 dBc/Hz @ 1 kHz offset
-140 dBc/Hz @ 10 kHz offset
-151 dBc/Hz ruido de fondo
Aplicaciones
Instrumentación (equipos de prueba, simuladores)
Equipo militar basado en tierra según MIL-PRF-28800F, Clase 3
Reloj para ADC de alta velocidad
---
