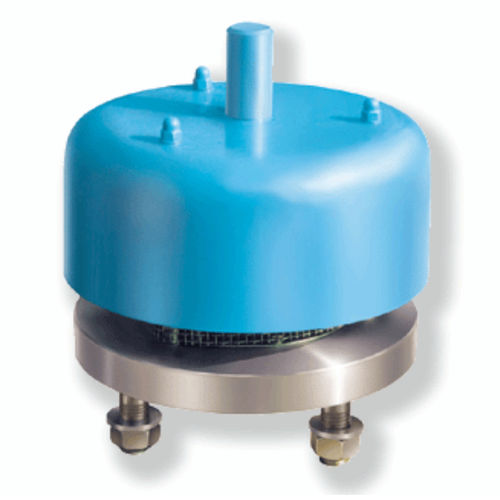

Válvula de alivio de presión para vapor 9 - 9/A

de aceroestándarcon brida

Estas válvulas están diseñadas para proteger los depósitos contra las sobrepresiones. A medida que la presión del depósito excede el ajuste de la válvula, la paleta se levanta permitiendo la descarga de vapor. Características Principales -Asiento reemplazable. -Paleta anticongelante ; el goteo alrededor de la paleta evita la acumulación de condensado alrededor del asiento. -Guías de palet situadas por encima del asiento; esta disposición asegura una guía sin atascos de la paleta que no se atasca afectado por los fluidos contaminantes, ya que no es necesario un acoplamiento estrecho entre el palet y las guías. -Ajuste: cualquier ajuste disponible, cargando la carga de peso muerto del palet, entre + 20 mm H2O y + 400 mm H2O. (A petición, juegos superiores) Materiales estándar -Cuerpo: acero al carbono AISI 304, AISI 316. -Asiento y palet: PASILLO 304, PASILLO 316. -Guía y mosquitera : Acero inoxidable 18/8. -Campana: aluminio fundido o acero al carbono. -Diafragmas : FEP, P.T.F.E., BUNA-N, VITON etc Bridas : ANSI 150, UNI PN 10. Dwg. 9/A Válvulas : Estas válvulas se utilizan cuando los valores de ajuste superan los 800 mm de H2O; el palet está cargado por resorte. Dwg. 209, Válvulas de alivio con supresor de llamas: Estas válvulas son adoptadas cuando una válvula de alivio tiene que ser acoplada a un supresor de llamas. El cuerpo de la válvula de alivio se mecaniza a partir de la brida superior del supresor de llamas. Dwg. Válvulas 9/TV: Estanqueidad mediante juntas elastoméricas (Buna-N, Viton, Chemraz) para minimizar las fugas.
