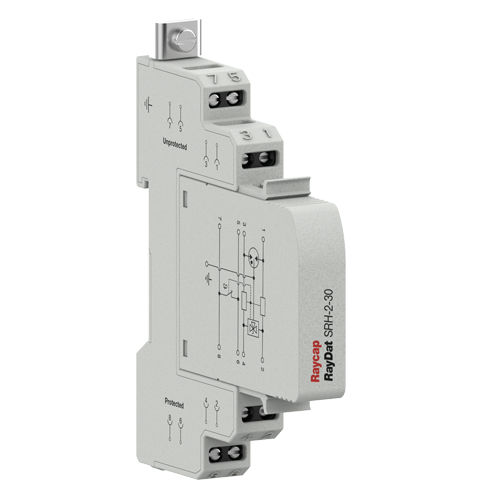

Protector de sobretensión categoría D1/C1/C2/C3 RayDat SRH-2

para redes de telecomunicacionespara línea de transmisión de datos y telecomunicacióncon descarga de gas

Categoría IEC/EN: D1/C1/C2/C3 Modo de protección: Longitudinal, Transversal Aumento del índice de descarga: En: 10 kA, Imax: 20 kA, Iimp: 2.5 kA Encierro: DIN 43880 2/3 TE, montaje en riel DIN Terminales: Varado a 4 mm2 Vivienda: Diseño modular Cumplimiento: IEC/EN 61643-21; UL 497B 4ª Edición La serie RayDat SRH-2 proporciona el mismo nivel de protección y rendimiento técnico que la serie SLH-2, pero también ofrece la característica de un conjunto adicional de contactos libres de tensión que pueden utilizarse para la señalización y el control remoto del estado del dispositivo. Si la unidad falla, los contactos cambian de estado. Estas barreras proporcionan etapas de protección tanto gruesas como finas y ofrecen protección longitudinal y transversal. La etapa de protección inicial comprende un tubo de descarga de gas de tres polos y está diseñada para desviar la energía de la sobretensión primaria. La etapa de protección fina subsiguiente se implementa utilizando diodos bidireccionales rápidos de avalancha de silicio. En el diseño de la etapa de protección fina se han empleado técnicas de diseño especiales para evitar la carga de la línea capacitiva y asegurar así una baja pérdida de inserción y una amplia gama de frecuencias de funcionamiento. La impedancia de la línea en serie se utiliza para asegurar la coordinación de la energía entre las etapas de protección gruesa y fina, independientemente de la magnitud de la sobretensión incidente. Cuando se produce un contacto de frecuencia de energía entre las líneas de alimentación y de comunicación, aumenta el riesgo de descarga eléctrica y de incendio. Para evitar ese riesgo, se incluye un termoclip en la etapa de protección primaria de este dispositivo para desviar la corriente de frecuencia de energía a tierra. El diseño del módulo enchufable/base facilita la sustitución de un módulo defectuoso sin necesidad de retirar el cableado del sistema.
