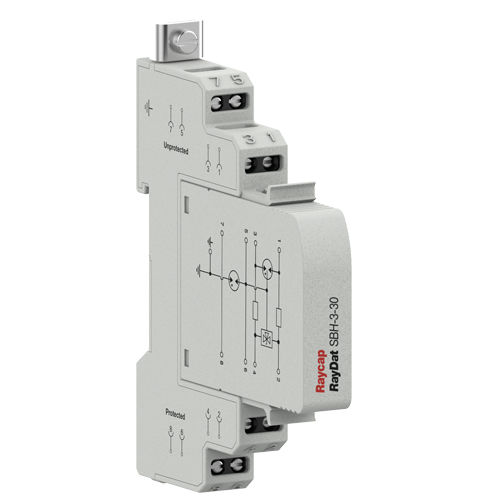

Protector de sobretensión para bus RayDat SBH-3

modulablecon descarga de gasen modo común

Categoría IEC/EN: D1/C1/C2/C3 Modo de protección: Longitudinal, Transversal Protección gruesa: 3 Terminal GDT Voltajes: 5, 12, 30 V DC Rango de frecuencia: 30 MHz Aumento del índice de descarga: En: 10 kA, Imax: 20 kA, Iimp: 2.5 kA Corriente de carga en serie: 1 A Encierro: DIN 43880 2/3 TE, montaje en riel DIN Terminales: Varado a 4 mm2 Vivienda: Diseño modular Cumplimiento: IEC/EN 61643-21 UL 497B 4ª edición La serie de dispositivos de protección contra sobretensiones RayDAT SBH-3 ha sido desarrollada para proteger los sistemas de bus de campo (CAN Bus, Profibus DP, RS 232/V.24 m, RS 485, Sinec L2). Está destinado a aquellas aplicaciones en las que pueden producirse con frecuencia subidas de potencial de tierra elevadas, como por ejemplo en lugares cercanos a ferrocarriles eléctricos. La topología del circuito consiste en un protector multietapa que proporciona protección tanto en modo común (longitudinal) como en modo diferencial (transversal). La protección gruesa se proporciona mediante un tubo de descarga de gas de tres terminales, mientras que la protección fina se proporciona mediante un diodo de avalancha de silicio de alta velocidad o una etapa de varistor de óxido metálico. Se tiene cuidado de asegurar la coordinación entre estas dos etapas sin que se produzcan puntos ciegos de tensión o de corriente de sobretensión. Se proporciona protección térmica para reducir los riesgos de fuga térmica en caso de que se produzca un fallo involuntario de incursión en la red eléctrica. Tanto el modo común (longitudinal) como el modo diferencial (transversal) se proporciona protección. Si se desenchufa el módulo de la base, las líneas de conexión permanecen habilitadas.
