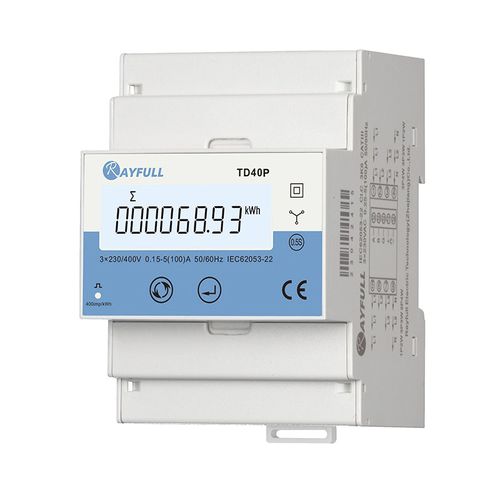

Contador de energía eléctrica trifásico TD40P

en riel DINdigitalsalida de impulsos

La serie TD40P es un medidor de energía multifuncional trifásico de conexión directa de 100 A como máximo para medir y analizar los parámetros eléctricos más importantes, como la tensión, la corriente, la potencia, el factor de potencia, etc. La serie realiza la medición y el análisis de los parámetros de potencia en entornos de red eléctrica 3P4W. Se añade la función de protección por contraseña para mejorar en gran medida la seguridad de los datos. Entrada directa máx.100A Medidas: V,A,W,kWh,PF, ... Medición bidireccional de energía Energía reajustable Salida de Pulsos Red: 3P4W Aprobado por CE/ROHS Especificaciones Eléctricas Precisión : - Tensión/Corriente : Clase 0,5, consulte IEC 61557-12 - Potencia activa : Clase 1 / Clase 0,5, Consulte IEC 61557-12 - Energía Activa : Clase 1 / Clase 0.5S, Referirse a IEC 62053-21/22, IEC 61557-12 - Factor de potencia : Clase 1, Consulte IEC 61557-12 - Frecuencia : Clase 0.2, Refer to IEC 61557-12 Tensión de entrada : - Tensión nominal : 3x230VAC(L-N)/400VAC(L-L) - Entrada de tensión: Rango de medición: 176 ~ 276 VCA (L-N) - Frecuencia: 45 ~ 65 Hz - Capacidad de sobrecarga: 2 veces la tensión nominal durante 1 s Entrada de corriente : - Entrada de corriente: 0,15 ~ 100 A, nominal 5A - Capacidad de sobrecarga : 30x Max. Corriente durando 0.01s Salida de impulsos : - Capacidad de sobrecarga : 20xCorriente máx. Corriente durando 0.5s - Constante de impulsos : Configuración: 400, 100, 10, 1 imp/kWh - Ancho de pulso : Configuración: 60, 100(Predeterminado), 200ms - Tipo de salida de impulsos : Configuración: Importación/Exportación/Total kWh activo - Clase : Clase A, según IEC 62053-31 - Entrada de tensión: 5 ~ 27 V CC Luz de impulsos : - Constante de impulsos: 400imp/kWh Clase de Consumo de Energía : - Autoconsumo por fase : Circuito de tensión: <2W/10VA; - Circuito de Corriente: <1VA
