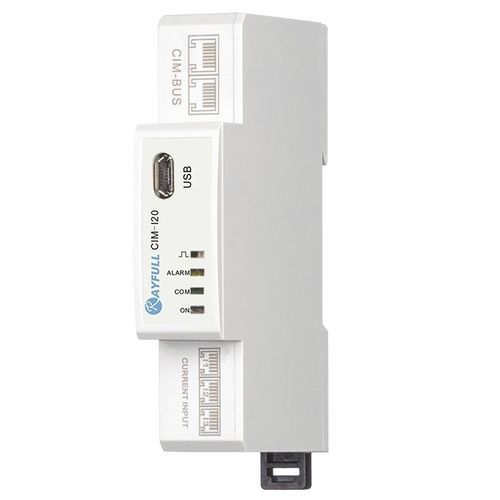

Módulo de medición de corriente CIM-I20

de tensiónde potencia aparentede potencia reactiva

CIM-I20, como módulo de corriente de la solución CIM de Rayfull, mide los parámetros más importantes, como corriente, tensión, potencia, etc. Además, también puede medir parámetros bidireccionales de energía, como importación y exportación de energía activa, importación y exportación de energía reactiva. También puede leer la THD y la iHD de la corriente, así como la demanda de potencia y la demanda de potencia máxima de la corriente. Demanda de potencia de la corriente. CIM-20, en comparación con CIM-I10, dispone de ajuste de alarma de sobrecorriente, que puede utilizarse en sistemas de seguridad. La comunicación RS485 Modbus RTU ayuda a los usuarios a leer y monitorizar de forma remota. Medición: Tensión/Corriente/Potencia/Factor de potencia/Frecuencia,...; Energía bidireccional: importación/exportación de energía activa, importación/exportación de energía reactiva; THD de Corriente e iHD(2~63); Demanda de corriente/Demanda total de potencia activa/Demanda total de potencia reactiva/Demanda total de potencia aparente; Máx. Demanda de Corriente/Potencia Activa Total/Potencia Reactiva Total/Potencia Aparente; Alarma de sobrecorriente; Comunicación Modbus RS485 1*CIM-I20=1*Medidor 3P4W / 3*Medidor 1P2W Especificaciones eléctricas - Entrada CT : 100mV - Frecuencia : 45～65 Hz - Capacidad de sobrecarga : 2xTensión nominal durando 1s - Clase IP : Pantalla LCD: IP51 (Interior); - Medidor completo: IP30 - Instalación : TH35-7.5 Carril DIN - Clase de inflamabilidad : UL 94 V-0 - Categoría de utilización : UC2 Especificaciones de comunicación - Interfaz y protocolo: 2 hilos RS485; Modbus RTU - Velocidad de transmisión: 1200, 2400, 4800, 9600 (predeterminada), 19200, 38400 bps - Paridad : Ninguna (por defecto), Par, Impar - Bit de parada : 1(por defecto), 2 - Tiempo de respuesta : <100ms Especificaciones ambientales - Temperatura de funcionamiento : -25 ~ +55℃ - Temperatura de almacenamiento : -40 ~ +80℃ - Humedad : <90%, sin condensación - Grado de contaminación : 2
