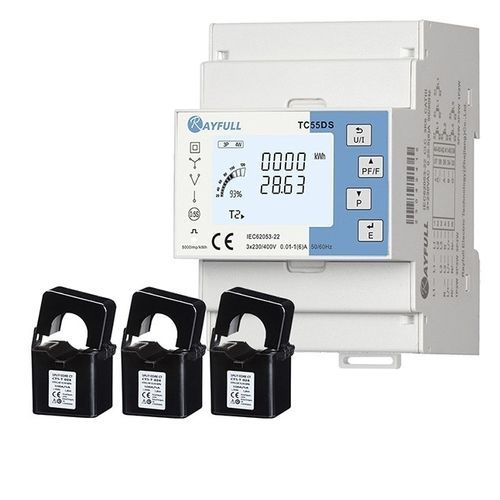

Contador de energía eléctrica trifásico TC55DS

en riel DINModbus RTUcon bobina de Rogowski

La serie TC55DS es un medidor de energía multifuncional trifásico conectado a un TC externo para medir y analizar los parámetros eléctricos más importantes, incluyendo voltaje, corriente, parámetros de potencia de cuatro cuadrantes, factor de potencia, armónicos totales, etc. Y también puede leer una variedad de parámetros de energía, incluyendo energía bidireccional activa y reactiva, energía de cuatro cuadrantes, estadísticas de consumo de energía mensual y diario, etc. La serie realiza la medición y el análisis de parámetros de potencia en diversos entornos de red eléctrica, como 1P2W, 3P3W y 3P4W. La serie TC55DS dispone de una interfaz de comunicación RS485 con una velocidad de transmisión máxima de 38400bps, compatible con los protocolos Modbus o DLT645 para lectura remota. Al mismo tiempo, la pantalla LCD de gran tamaño y los botones táctiles ayudan a los usuarios a visualizar y configurar in situ diversos parámetros de medición. La función de protección por contraseña mejora considerablemente la seguridad de los datos. transformador de corriente de 1A/5A, o mV/mA/Entrada de bobina Rogowski Medidas: V,A,W,Var,kWh,kVarh,PF, THD... Fuentes duales: Fuente de alimentación normal y fuente de alimentación de reserva Medición bidireccional de energía y potencia Corrección de conexión inversa de TC Salida de pulsos Comunicación: RS485 Modbus RTU/DLT645-2007 Redes:1P2W/2P3W/3P3W/3P4W Aprobado por CE/ROHS Especificaciones de comunicación - Interfaz y protocolo: 2 hilos RS485; Modbus RTU (por defecto), DL/T645-2007 (opcional) - Velocidad de transmisión: 1200, 2400, 4800, 9600 (por defecto), 19200, 38400 bps - Paridad : Ninguna (por defecto), Par, Impar - Bit de parada : 1(Predeterminado), 2 - Tiempo de respuesta: <100 ms - Tipo de bus : Semidúplex - Distancia : Max. 1000m - Carga del bus : Máx. 64 unidades Especificaciones ambientales - Temperatura de funcionamiento : -25 ~ +55℃ - Temperatura de almacenamiento : -40 ~ +80℃
