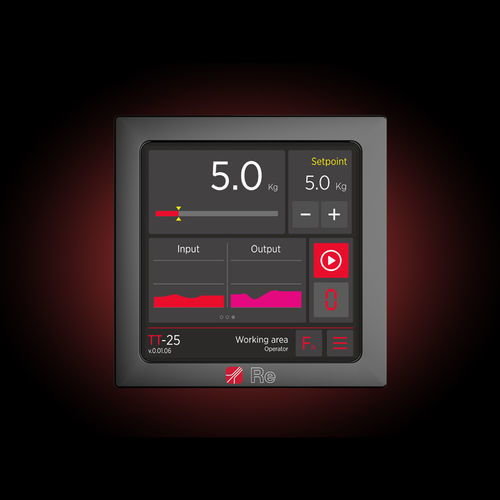

Controlador de tensión de banda TT-25

digital

Resumen
El TT-25 es un controlador compacto diseñado para el control preciso de la tensión de banda en procesos continuos de converting, impresión y packaging. Mantiene la tensión estable frente a variaciones del proceso, mejorando la calidad y reduciendo desperdicios y tiempos de inactividad.

Control e interfaz
Emplea un algoritmo PID avanzado, optimizado para respuesta rápida y alta precisión a bajas fuerzas y altas velocidades. La pantalla táctil a color de 4" ofrece configuración intuitiva, diagnóstico en tiempo real y menús multilingües para facilitar la puesta en marcha y la operación.

Versiones disponibles

• TT-25 L — para desenrolladores y rebobinadores con células de carga o rodillo bailarín; compensación de diámetro de bobina opcional.
• TT-25 XL — para frenos neumáticos modulares y sistemas automáticos de empalme; gestión dinámica del par de frenado durante cambios de bobina.
• TT-25 FPM — salida PWM integrada para frenos electromagnéticos de polvo, sin necesidad de módulos de potencia externos.
• TT-25 MTR — para desenrolladores/rebobinadores y rodillos de tracción motorizados; integra referencia de velocidad, retroalimentación de células de carga y medición de diámetro de bobina.

Características clave

• Control PID avanzado para regulación de tensión estable y precisa.
• Ciclo de regulación de 1 ms para respuesta rápida en aplicaciones exigentes.
• Precisión a bajos pares y durante aceleraciones/desaceleraciones rápidas.
• Pantalla táctil 4" para configuración, monitorización y diagnóstico.
• Versiones dedicadas para frenos, motores y sistemas de empalme.
• PROFINET y EtherCAT opcionales para integración con PLC (TT-25 XL, TT-25 MTR).

Integración y E/S
Múltiples entradas analógicas y configurables, entradas digitales opto‑aisladas y salidas analógicas configurables permiten la conexión directa a células de carga, rodillos bailarines, frenos, motores y sensores externos. Algunas versiones incluyen salidas PWM para frenos electromagnéticos y módulos FieldBus opcionales para PROFINET o EtherCAT.

Aplicaciones
Apto para líneas de converting, impresión, packaging y procesos continuos donde el control preciso de la tensión reduce desperdicios, aumenta la productividad y mejora la calidad del producto final.

Características / especificaciones técnicas

• Versiones: TT-25 L, TT-25 XL, TT-25 FPM, TT-25 MTR.
• Alimentación: 24–36 Vdc (todas las versiones).
• Ciclo de regulación: 1 ms.
• Entrada analógica para células: 0÷80 mV o 0÷50 mA.
• Entradas analógicas 0÷10 Vdc: 3.
• Entrada analógica configurable 0÷10 Vdc / 4÷20 mA: 1.
• Entradas digitales opto‑aisladas 24 Vdc: 6 (control de estado).
• Salidas analógicas configurables: 1 (regulación PID).
• Salida analógica 0÷10 Vdc: 1 auxiliar.
• Salidas analógicas en corriente: hasta 2 para frenos electromagnéticos (TT-25 XL, TT-25 FPM según versión).
• Salidas de relé digitales 24 Vdc / 24 Vac: 2 para alarmas; salidas adicionales según versión.
• FieldBus: PROFINET o EtherCAT opcional (TT-25 XL, TT-25 MTR).
• Temperatura de trabajo: 0 ÷ 50 °C.
• Clase de protección IP: IP20.
• Dimensiones: 105 x 105 x 50 mm.
