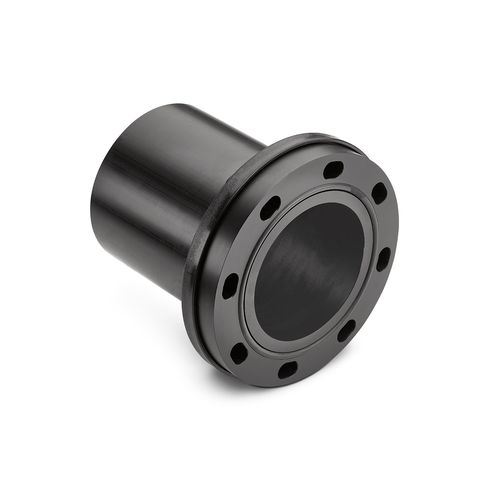

Brida de alineación VP

de plásticode hierro fundidode cuello largo

El perfeccionamiento de nuestras bridas especiales se concentra en la brida VP, que está provista de una brida de refuerzo de plástico reforzado con fibra anticorrosivo y taladrada según DIN EN 1092 PN 10. Los largos orificios en el espárrago facilitan la instalación y la alineación de la conexión de la brida. El efecto muelle de la brida está integrado en el diseño y garantiza una precarga sostenida del perno, lo que constituye un aspecto especialmente destacado. Gracias sobre todo a su reducido peso, es más fácil de instalar y se reducen los costes del proyecto. Los racores que se ofrecen deben suministrarse como un conjunto formado por un manguito de soldadura y una brida de refuerzo adaptada a la dimensión. Los manguitos de soldadura deben fabricarse con material conforme a la Asociación PE100+ y según las normas DIN EN 12201 y DIN EN 1555 en lo que respecta a dimensiones, tolerancias y requisitos de calidad. Las bridas de refuerzo deben estar fabricadas con plástico reforzado con fibra, libre de corrosión. Deberá demostrarse que han sido fabricadas con arreglo a un sistema de aseguramiento de la calidad conforme a la norma DIN EN ISO 9001. Para todos los accesorios, el fabricante deberá presentar un certificado conforme a la norma DIN EN 10204. El cuerpo del accesorio de PE debe fabricarse en el proceso de moldeo por inyección o, alternativamente, a partir de una pieza de material semiacabado homogéneo. No están permitidos los materiales semiacabados fabricados a partir de varillas enrolladas ni la aplicación posterior de otras formas de refuerzo. El muñón debe taladrarse siguiendo el patrón de agujeros estipulado por la norma DIN EN 1092-1 PN 10 o PN 16. De este modo, los orificios de los pernos estarán más cerca del diámetro exterior del tubo.
