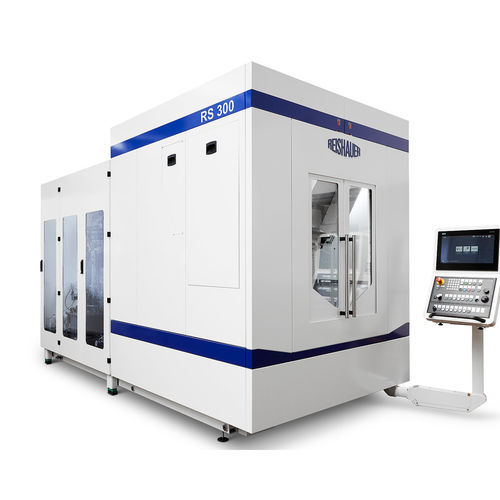

Máquina talladora por generación CNC RS 300con ángulo ajustablepara piezas de gran diámetro
Añadir a mis favoritos
Añadir al comparador
Características
- Sistema de control
- CNC
- Otras características
- con ángulo ajustable, para piezas de gran diámetro
- Módulo
Mín.: 1 mm
(0,04 in)Máx.: 3 mm
(0,12 in)- Diámetro de la pieza
Mín.: 50 mm
(2 in)Máx.: 300 mm
(12 in)- Velocidad de rotación
3.600 rpm
(22.619,467 rad.min-1)
Descripción
Descripción general
El mecanizado de anillos dentados templados con un diámetro exterior de pieza de hasta 300 mm es la aplicación principal del Reishauer RS 300. Con la calidad de dentado alcanzable, el RS 300 también cumple los requisitos futuros con tolerancias aún más exigentes, donde la máxima precisión y la menor rugosidad de flanco son fundamentales.
Características clave
Rango de trabajo
Diámetro pieza skiving interno: 50 – 300 mm
Diámetro pieza skiving externo: 50 – 200 mm
Número de dientes: 5 – 520
Rango de módulo: 1 – 3 mm
Longitud de pieza: máx. 150 mm
Ángulo de cruce de ejes: máx. 35°
Velocidad husillo herramienta: máx. 3 600 min⁻¹
Velocidad husillo pieza: máx. 3 600 min⁻¹
Recorridos ejes X, Y, Z: 400, 500, 350 mm
Alimentación eléctrica: 400 V / 50 Hz; 460 V / 60 Hz
Temperatura ambiente: +15 a +45 °C
Peso: 14 000 kg
Opciones de hardware (extracto)
Opciones tecnológicas (extracto)
Control
Especificaciones técnicas
El mecanizado de anillos dentados templados con un diámetro exterior de pieza de hasta 300 mm es la aplicación principal del Reishauer RS 300. Con la calidad de dentado alcanzable, el RS 300 también cumple los requisitos futuros con tolerancias aún más exigentes, donde la máxima precisión y la menor rugosidad de flanco son fundamentales.
Características clave
- nuevo desarrollo con un proceso de mecanizado de alta productividad
- método rentable para el rectificado duro de engranajes anulares
- apto para mecanizar piezas como engranajes críticos en caso de colisión
- se utiliza para compensar incluso grandes distorsiones de temple
- uso flexible – también para engranajes externos
- completa la gama Reishauer, permitiendo el acabado duro de todos los engranajes en una transmisión
- compatible con el monitorizado de proceso ARGUS
Rango de trabajo
Diámetro pieza skiving interno: 50 – 300 mm
Diámetro pieza skiving externo: 50 – 200 mm
Número de dientes: 5 – 520
Rango de módulo: 1 – 3 mm
Longitud de pieza: máx. 150 mm
Ángulo de cruce de ejes: máx. 35°
Velocidad husillo herramienta: máx. 3 600 min⁻¹
Velocidad husillo pieza: máx. 3 600 min⁻¹
Recorridos ejes X, Y, Z: 400, 500, 350 mm
Alimentación eléctrica: 400 V / 50 Hz; 460 V / 60 Hz
Temperatura ambiente: +15 a +45 °C
Peso: 14 000 kg
Opciones de hardware (extracto)
- Interfaz para sistemas cargadores de piezas
- Cambiador automático de herramientas (interfaz HSK-F 125)
Opciones tecnológicas (extracto)
- Sistema de monitorización ARGUS
- Twist Control Skiving
- Reishauer ECO-Mode
Control
- Siemens SINUMERIK ONE
- Software operativo Reishauer RSControl
Especificaciones técnicas
- Diámetro pieza (interno): 50–300 mm
- Diámetro pieza (externo): 50–200 mm
- Número de dientes: 5–520
- Rango de módulo: 1–3 mm
- Longitud máxima de pieza: 150 mm
- Ángulo de cruce máximo: 35°
- Velocidad husillo herramienta: máx. 3 600 min⁻¹
- Velocidad husillo pieza: máx. 3 600 min⁻¹
- Recorridos ejes (X, Y, Z): 400 / 500 / 350 mm
- Opciones de alimentación: 400 V / 50 Hz o 460 V / 60 Hz
- Temperatura ambiente de funcionamiento: +15 a +45 °C
- Peso máquina: 14 000 kg
