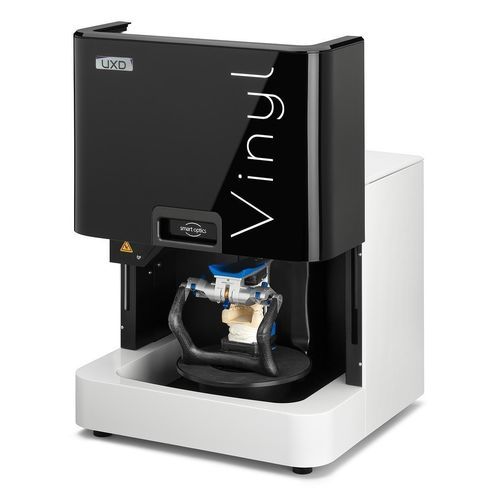

Escáner 3D AnySCAN VINYL UXD

de mediciónpara impresión en 3Dpara la inspección

Descripción
El AnySCAN VINYL UXD, incorporado a la serie Vinyl en 2022, combina dos cámaras de alta resolución con una avanzada unidad de sensor 3D para una adquisición de datos flexible y de alta calidad. El usuario puede seleccionar entre cuatro modos de funcionamiento para definir el número de cámaras y la resolución, permitiendo escaneos completos en alta resolución o conjuntos de datos reducidos para acelerar los procesos.

Módulo UX e interacción de usuario
El módulo UX integra dos cámaras adicionales y un proyector para mejorar la experiencia de uso. Se proyectan iconos sobre la placa del sistema que pueden activarse mediante gestos de la mano, permitiendo la selección del flujo de trabajo y el inicio del escaneo con mínima interacción con el PC.

Flujo de escaneado y alineación por IA
La secuencia de escaneado es completamente configurable (maxilar, mandibular, articulador u otros objetos). El control del espacio interior utiliza posicionamiento del eje Z controlado por IA para alinear automáticamente los objetos en altura, garantizando resultados de escaneo óptimos.

Características técnicas

• Unidad de sensor 3D avanzada
• Módulo UX para control gestual y proyecciones asistidas
• Placa del sistema para articulador ampliada
• Eje Z controlado por IA
• Control rápido del motor
• Modos HR y LR
• Modo de cámara selectivo
• Alimentación: 100 – 240 VAC, 50/60 Hz
• Tiempo de medida arcada completa: Scanning 12 s; Matching 10 s; Total 22 s
• Tiempo de medida diente único: Scanning 25 s; Matching 6 s; Total 31 s
• Tiempo de medida puente de 3 piezas: Scanning 40 s; Matching 15 s; Total 55 s
• Conexiones: 1x USB 3.0, 1x alimentación
• Tamaño (An x Al x Pr): 430 / 455 / 420 mm
• Cámaras: 4
• Píxeles de cámara: 2 x 3,2 MP, 2 x 1,0 MP
• Campo de medida 1 (x / y / z): 80 / 60 / 82 mm
• Campo de medida 2 (x / y / z): 88 / 63 / 82 mm
• Precisión (ISO 12836): 4 µm
• Peso: 25 kg
• N.º de pedido: 58440000

Especificaciones técnicas

• Modelo: AnySCAN VINYL UXD
• Serie: Vinyl
• Unidad sensor 3D: avanzada, moderna
• Número de cámaras: 4 (2 x 3,2 MP, 2 x 1,0 MP)
• Campo de medida cámara 1 (x/y/z): 80 / 60 / 82 mm
• Campo de medida cámara 2 (x/y/z): 88 / 63 / 82 mm
• Precisión (ISO 12836): 4 µm
• Tiempos de medida: arcada completa 12/10/22 s; diente único 25/6/31 s; puente 3 piezas 40/15/55 s
• Alimentación: 100–240 VAC, 50/60 Hz
• Conexiones: 1x USB 3.0, 1x alimentación
• Dimensiones (An×Al×Pr): 430 × 455 × 420 mm
• Peso: 25 kg
• Características clave: eje Z controlado por IA, monitorización del interior, módulo UX para control gestual, modo de cámara selectivo, modos HR y LR
• Número de pedido: 58440000
