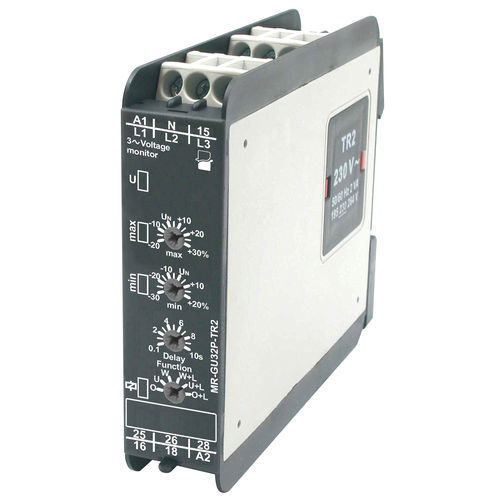

Relé de vigilancia de tensión MR-GU3M2P-TR2

de fases2NA/NCtrifásico

Control de la tensión en la red trifásica Medición de los datos del circuito Funciones SOBRE, SOBRE+ENCLAVAMIENTO, BAJO, BAJO+ENCLAVAMIENTO, WIN, WIN+ENCLAVAMIENTO ajuste de la temporización para el retardo de disparo Intervalos de tiempo (ajuste de la temporización) retardo de disparo (0,1...10 s) Indicador LED lED verde, LED rojo Circuito de medición - terminales N-L1, N-L2, N-L3 - variable de medición AC sinus, 48...63 Hz - entrada de medición 230 V AC - capacidad de sobrecarga 440 V AC - resistencia de entrada 3N~ 400/230 V 470 kΩ - umbral de conmutación Us máx: 0,8 < Un < 1,3 min: 0,7 < Un < 1,2 Circuito de entrada Tensión de alimentación U 12 ... 400 V AC; terminales A1-A2 Consumo de energía nominal 2,0 VA / 1,5 W Frecuencia nominal según las especificaciones del transformador de alimentación TR2 Circuito de salida Número y tipo de contactos 2 C/O - conmutador Carga nominal AC1 5 A / 250 V AC Poder de corte máximo AC1 1 250 VA Aislamiento Tensión nominal de choque 4 000 V AC Categoría de sobretensión III PN-EN 60664-0 Grado de contaminación del aislamiento 3 PN-EN 60664-1
