Galga extensiométrica con semiconductor MicroCell

de sección rectangulardinámica

Detalles del producto
El MicroCell es óptimo para la adaptación a silos existentes; para una medición de masa reproducible siempre que la medición de nivel clásica no produzca el resultado deseado. Las celdas de medición se utilizan para detectar la masa de productos a granel y líquidos en silos de columna. Las celdas de medición tienen una ventaja particular sobre las mediciones de nivel en la parte superior del silo cuando ocurre el flujo central en el silo, es decir, el material a granel solo está en movimiento en el área sobre la abertura de descarga. La formación de puentes o chimeneas es el resultado. El MicroCell captura de manera confiable el peso. Además, el MicroCell es una solución optimizada en costos, ya que el montaje se realiza con tornillos de fijación directamente en la construcción de soporte existente del silo. La planta no necesita ser vaciada o reconstruida para esto.

Funcionalidad

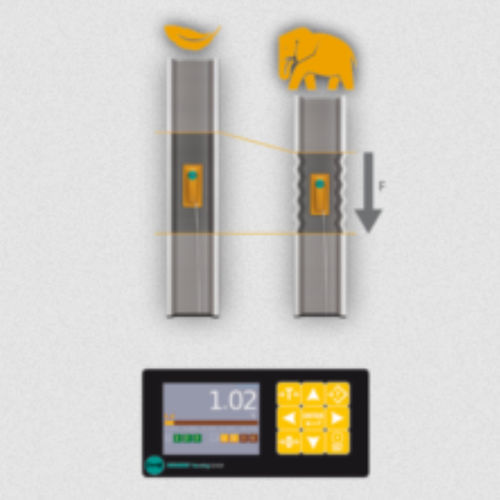

Durante el llenado o vaciado, se produce una compresión, elongación o cizallamiento en la subestructura del silo. Este cambio de camino es registrado por el MicroCell y la masa se evalúa a través del transductor. Los sensores consisten en dos galgas extensométricas de semiconductor, que están conectadas a una varilla de flexión con cerámicas. Dado que las dos galgas extensométricas de semiconductor están conectadas con un medio puente, se compensa la deriva de temperatura habitual en los semiconductores.

Opciones

• ADAM HighEnd: El transmisor puede usarse para mediciones estáticas y dinámicas.
• EVA HighEnd: Transmisor para medición dinámica.

Especificaciones técnicas / Características

• Óptimo para la adaptación a silos existentes
• Medición de masa reproducible para productos a granel y líquidos
• Ventajoso sobre la medición de nivel clásica en casos de flujo central
• Captura de peso confiable incluso con formación de puentes o chimeneas
• Montaje optimizado en costos con tornillos de fijación en la construcción de soporte existente del silo
• No es necesario vaciar o reconstruir la planta para la instalación
• Mide compresión, elongación o cizallamiento en la subestructura del silo
• Utiliza dos galgas extensométricas de semiconductor conectadas a una varilla de flexión con cerámicas
• La conexión de medio puente compensa la deriva de temperatura
