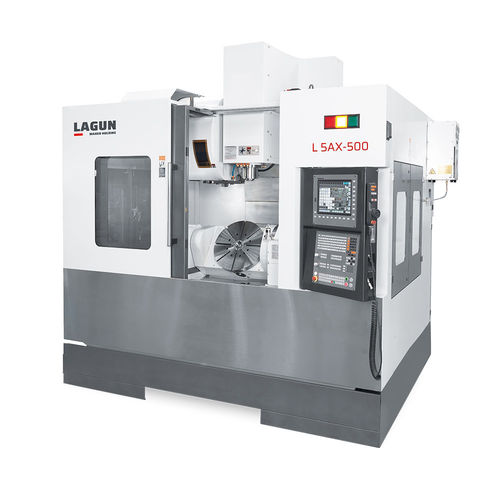

Centro de mecanizado CNC 5 ejes L 5AX-500
verticalHSK A-63SK40

Centro de mecanizado CNC 5 ejes - L 5AX-500 - REPUBLIC LAGUN - vertical / HSK A-63 / SK40
Centro de mecanizado CNC 5 ejes - L 5AX-500 - REPUBLIC LAGUN - vertical / HSK A-63 / SK40
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Número de ejes
5 ejes
Orientación del husillo
vertical
Nariz del husillo
HSK A-63, SK40, BBT40
Número de herramientas
40 herramientas
Otras características
de accionamiento directo
Carrera X

800 mm
(31,5 in)

Carrera Y

700 mm
(27,56 in)

Carrera Z

645 mm
(25,39 in)

Velocidad de rotación

12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)

Potencia

10 kW, 17 kW, 36 kW
(13,6 hp, 23,11 hp, 48,95 hp)

Velocidad de avance del eje X

30 m/min

Velocidad de avance del eje Y

30 m/min

Velocidad de avance del eje Z

30 m/min

Carga máxima de la mesa

250 kg, 300 kg
(551 lb, 661 lb)

Precisión de colocación

0,005 mm
(0,0002 in)

Repetibilidad

0,003 mm
(0,00012 in)

Tiempo de cambio de herramienta

2,5 s

Peso total

10.000 kg
(22.046,23 lb)

Longitud total

2.700 mm
(106,3 in)

Anchura total

2.295 mm
(90,4 in)

Altura total

3.400 mm
(133,9 in)

Descripción

MESA Tamaño de mesa Ø 500 mm Giro eje A (basculante) +30º / -120º Giro eje C (rotativo) 360º Distancia mín.-máx. del eje principal a la mesa (horizontal) -5 / 640 mm Ranuras en 'T' (número y anchura) 8 x 14 mm EJE PRINCIPAL Sistema de accionamiento Directo / Zuzena / Direct / Direct / Direkt Potencia (S1/S6) 10 / 17 kW Par de giro (S1/S6) 64 / 109 Nm TRASLACIÓN Sistema Guía lineal rodillos / Arrabol motako gida lineala / Roller type linear guideway / Glissière linéaire à rouleaux / Linear-Rollenführung Nº guías (X-Y-Z) 2 - 3 - 2 Patines por guía (X-Y-Z) 6 - 6 - 6 AVANCES Avances rápidos (A) 10 rpm Avances rápidos (C) 15 rpm CAMBIADOR AUTOMÁTICO HERRAMIENTAS Nº de herramientas 30 Sistema de selección Random / Ausazkoa / Arm type / À bras / Doppelgreifer PRECISIÓN Posicionamiento (X-Y-Z) ± 0,005 / 300 mm Precisión de giro (A/C) 10 s Repetibilidad (A/C) 4 s INFORMACIÓN GENERAL Superficie en planta 2.700 x 2.295 mm
