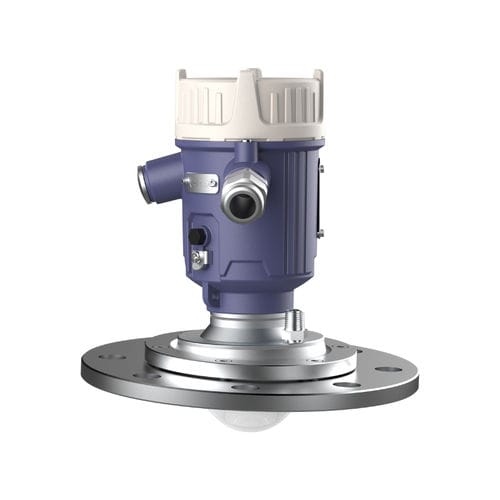

Sensor de nivel radar FMCW CPR6400 / CPR6900 series

para sólidospara líquido corrosivoanalógico

Los medidores de nivel radar de las series CPR6400 y CPR6900 utilizan la tecnología de onda continua de frecuencia modulada FMCW para medidores de nivel radar de 80 GHz. El radar emite una señal de microondas de alta frecuencia de 76-81 GHz con modulación de frecuencia lineal, que se emite desde la antena del radar. Cuando la señal de microondas se encuentra con la superficie del medio medido, parte de su energía es reflejada por la superficie del medio y recibida por la antena del radar. En el radar, una parte de la señal de microondas transmitida se mezcla con la señal recibida para obtener la señal de frecuencia diferencial entre ambas. La señal de frecuencia diferencial se obtiene mediante algoritmos de transformada de Fourier como FFT o DFT para obtener la señal de espectro de frecuencia diferencial, obteniendo así la diferencia de frecuencia. De acuerdo con la señal de modulación de frecuencia lineal, la diferencia de frecuencia es proporcional al tiempo, obteniéndose así la diferencia de tiempo. Basándose en la diferencia de tiempo y en la distancia entre la antena y la superficie del medio medido, puede calcularse la distancia entre la antena y la superficie del medio medido.
