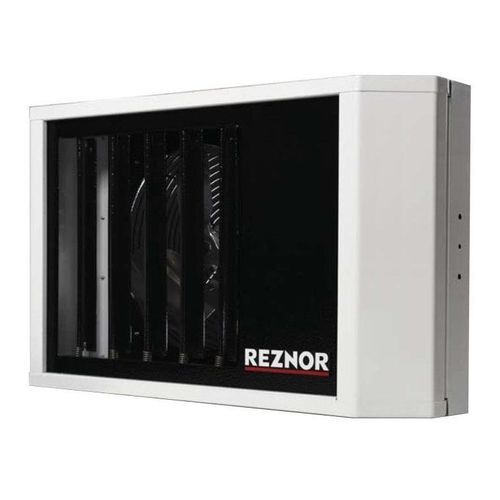

Ventilador axial Model H

de techode circulación de airedestratificador

Resumen
Los ventiladores de desestratificación Reznor® desplazan el aire caliente de las zonas altas hacia el nivel ocupado, reduciendo la estratificación térmica para disminuir la demanda de calefacción y mejorar el confort. El Modelo H está disponible en cuatro tamaños, adecuados para alturas de montaje máximas de 25 a 60 ft (7,6 a 18,3 m), y es apto para espacios de aproximadamente 10 a 60 ft (3 a 18 m). En épocas cálidas, proporciona un flujo de aire suave que puede reducir la sensación térmica y la carga de refrigeración.

Diseño e instalación
Las unidades Modelo H permiten varios métodos de montaje: suspensión en dos puntos mediante varilla roscada, soportes laterales Reznor para montaje vertical o inclinado y aletas frontales direccionales para ajustar el flujo de aire. Las unidades incluyen disposiciones para simplificar el cableado de control, el acceso para mantenimiento y la instalación segura.

Características estándar y beneficios

• Redistribuye el calor existente hacia los niveles ocupados, reduciendo la carga de calefacción y mejorando la eficiencia energética del edificio
• Proporciona movimiento de aire refrescante para mejorar el confort de los ocupantes en periodos cálidos
• Diseñado para espacios con alturas de 10 a 60 ft para llevar el aire eficazmente al suelo
• Compatible con la mayoría de las instalaciones eléctricas de edificios: motores axiales de bajo consumo de corriente
• Dirección del flujo de aire ajustable mediante soportes laterales y aletas frontales
• Motores axiales conformes con EPACT para ahorro energético
• Protectores de malla cerrada para operación segura
• Construcción ligera con conexiones externas de alimentación y control para facilitar la instalación y el mantenimiento
• Estética neutra que se integra en el techo y complementa los calentadores unitarios Reznor

Opciones

• Opciones de voltaje: 120V/1ph, 208V/1ph, 230V/1ph, 240V/1ph, 277V/1ph
• Interruptor remoto ocupado/no ocupado (encendido/apagado) para operación manual
• Controles multiunidad para zonificación hasta 5 unidades
• Control de temperatura interno para que la unidad funcione solo cuando sea necesario
• Termostato de una etapa para control simple por temperatura
• Termostato de dos etapas para coordinar el funcionamiento del calefactor y la desestratificación
• Termostato compatible con BACnet para integración al Sistema de Gestión del Edificio (BMS)
• Protección y montaje del termostato

Notas de instalación
Las aletas integradas y los soportes laterales direccionales permiten dirigir el flujo de aire alrededor de obstáculos como estanterías o entreplantas. Los soportes laterales aceptan montaje vertical o inclinado. Las unidades son ligeras y disponen de terminaciones externas de alimentación y control para simplificar el cableado y el servicio.

Características / Especificaciones técnicas

• Designación del modelo: Modelo H
• Tamaños disponibles: Cuatro tamaños basados en la altura máxima de montaje (25 a 60 ft / 7,6 a 18,3 m)
• Altura de uso recomendada: Apto para espacios de aproximadamente 10 a 60 ft (3 a 18 m)
• Tipo de motor: Motores axiales conformes con EPACT (bajo consumo de corriente)
• Seguridad: Protectores de malla cerrada
• Montaje: Suspensión en dos puntos (varilla roscada) o soportes laterales para montaje vertical/inclinado
• Control del flujo de aire: Aletas direccionales en la parte frontal de la unidad
• Voltajes opcionales: 120V/1ph, 208V/1ph, 230V/1ph, 240V/1ph, 277V/1ph
• Controles opcionales: Interruptor remoto encendido/apagado, zonificación multiunidad (hasta 5), control de temperatura interno, termostatos de una/dos etapas, termostato compatible con BACnet
