Brillómetro DOI CCM

orange peelHazede dos ángulos

Descripción del producto

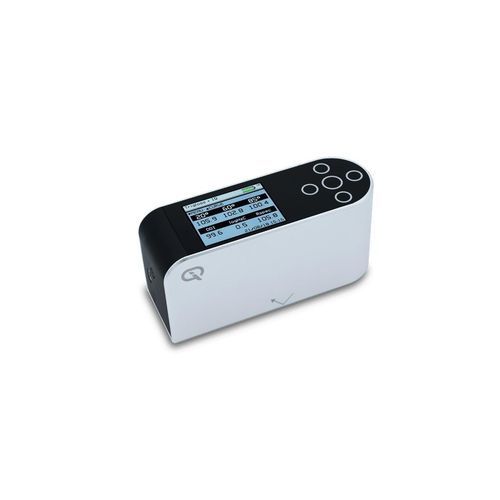

El Rhopoint IQ Concrete Clarity Meter (CCM) es un instrumento portátil para perfilar la calidad de imagen reflejada en hormigón pulido y otras superficies de alta reflectancia. Cuantifica Distinctness of Image (DOI), Reflectance Haze, RSpec/RIQ y brillo multiángulo (20/60° y selec. 20/60/85°) para detectar efectos de apariencia como haze, 'piel de naranja' y ondulaciones de superficie que los glossímetros de ángulo único no registran.

Capacidades clave

• Medición portátil de DOI (Distinctness of Image), RIQ (Reflected Image Quality) y RSpec
• Medición de Reflectance Haze para evaluar la dispersión de la superficie
• Medición de brillo multiángulo: 20/60° y opción 20/60/85° para amplia gama dinámica
• Captura simultánea de múltiples parámetros con registro de fecha/hora
• Transferencia vía Bluetooth y generación de PDF con plantilla y marca mediante la app Quick Report

Qué puede medir

• Brillo 20/60° y 20/60/85°
• RSPEC
• Reflectance Haze
• Reflected Image Quality (RIQ)
• Distinctness of Image (DOI)

Funcionamiento y construcción

• Pantalla a color legible con brillo ajustable
• Interfaz capacitiva de 6 botones para operación rápida
• Carcasa, óptica y soporte estándar en aluminio
• Porta calibración integrado con detector en posición para calibraciones fiables

Quick Report App (datos e informes)
La app Quick Report permite transferencia por Bluetooth, configuración de plantillas, definición de puntos de medida y generación de PDF con marca. Lecturas, imágenes y plantillas personalizadas pueden combinarse en móvil o escritorio para generar informes rápidamente.

Guía de medición (ejemplo)
Mínimo típico: tres mediciones para áreas de hasta 1.000 ft² y una medición adicional por cada 1.000 ft² extra (o fracción). Utilizar valores medios para evaluación de conformidad.

Especificaciones técnicas

• Funciones de medida: brillo 20° / 60° / 85° (configurable), RSPEC, DOI, Reflectance Haze, RIQ
• Brillo 20°: 0–100 GU y 100–2000 GU. Repetibilidad: 0,2 GU (0,2%). Reproducibilidad: 0,5 GU (0,5%*). Resolución: 0,1 GU. Área de medida: 6 mm × 6,4 mm. Normas: ISO 2813, ASTM D523, ISO 7668, ASTM D2457, DIN 67530, JIS Z 8741
• Brillo 60°: rangos 0–10, 10–100, 100–1000 GU. Repetibilidad: 0,1–0,2 GU. Reproducibilidad: 0,2–0,5 GU (0,5%*). Resolución: 0,1 GU. Área de medida: 6 mm × 12 mm
• Brillo 85°: 0–100 GU y 100–199 GU para alto brillo. Repetibilidad: 0,2 GU. Reproducibilidad: 0,5 GU. Resolución: 0,1 GU. Área de medida: 4,4 mm × 44 mm
• Haze (Reflectance Haze): 0–500 Log HU. Repetibilidad: 1 Log HU. Reproducibilidad: 10 Log HU. Resolución: 0,1 Log HU. Área de medida: 6 mm × 6,4 mm. Normas: ASTM E430, ASTM D4039, ISO 13803
• RSPEC / DOI / RIQ: RSpec 0–2000 GU, DOI/RIQ 0–100. Repetibilidad ≈0,2% (brillo) / 0,2 Log HU (haze). Resolución: 0,1
• Alimentación y memoria: Batería Li‑ion recargable, funcionamiento 17+ horas, 20 000+ lecturas por carga. Memoria: 8 MB (~2 000 lecturas)
• Entorno: Temp. operación 15°C–40°C; humedad hasta 85% sin condensación
• Dimensiones y peso: Instrumento 140×50×65 mm; peso 390 g. Embalaje aprox. 360×290×140 mm, 1,75 kg
• Accesorios incluidos: Certificado de calibración, tuile de calibración, cable USB y adaptador, correa de muñeca, USB con manual y software, tuile de calibración alto brillo, paño de limpieza, plantillas de posicionamiento, guía de inicio rápido
• Conformidad: Suministrado con estándares calibrados y certificados ISO 17025; compatible con métodos de ensayo aceptados para DOI, haze y brillo
• Códigos de pedido (ejemplos): Rhopoint IQ Concrete Clarity Meter 20/60º – A6000‑013 CCM; Rhopoint IQ Concrete Clarity Meter 85º – A6000‑011.2 CCM
