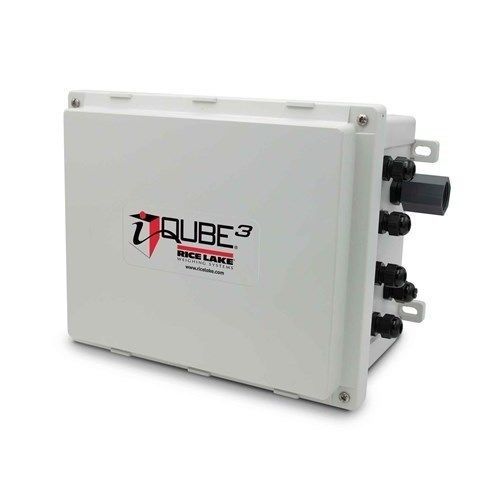

Caja de conexiones NEMA 4X iQUBE³

de policarbonatode acero inoxidablepara celda de carga

Descripción general
La caja de empalmes iQUBE³ convierte las señales analógicas de las celdas de carga en una salida digital estable y proporciona diagnósticos integrados que informan el estado de las celdas, las tensiones y las condiciones de error. Mejora la inmunidad al ruido y admite configuración plug-and-play para simplificar el mantenimiento de las básculas y acelerar la resolución de fallos.

Características clave

• Diseñada para sistemas de pesaje que usan el indicador 1280 Enterprise™ Series
• Placa CPU iQUBE³ con cuatro canales A/D, ranura SD, RS232/485, cuatro E/S digitales, Ethernet TCP/IP (cableado) y USB‑C
• La CPU admite la conexión en red de hasta cinco placas iQUBE³ de cuatro canales (24 canales A/D en total) para conectar hasta cuatro básculas por separado
• Rutinas de diagnóstico para errores de pesaje y estado general del sistema
• Detección de sobrecarga, subcarga, desplazamiento de referencia cero, deriva, ruido y condiciones de desequilibrio
• LEDs de estado a bordo con indicación bicolor para la salud de las celdas
• Emulador de celda para compensar una celda averiada y mantener la operación de pesaje
• Algoritmo Cal‑Match® para ajuste automático y calibración en una sola pasada con pesas de prueba (deteniéndose sobre cada celda)
• Dos ranuras de opción para ampliaciones de E/S o comunicaciones

Opciones

• Interfaz de fibra óptica
• Salida analógica: resolución de 16 bits, 0 a 10 VDC, 0 a 20 mA, 4 a 20 mA
• Relé o expansiones serie (dos RS-232 o RS-422/485)
• Placa de resistencia de puente

Aplicaciones

• Básculas para camiones y ferrocarril
• Básculas de tanque y tolva
• Sistemas de pesaje multicanal y distribuidos

Aprobaciones

• NTEP 25-041
• Measurement Canada (pendiente)
• cULus (pendiente)
• Marcado CE (pendiente)

Dimensiones (carcasas seleccionadas)
Acero inoxidable: A: 13.50 in (343 mm) • B: 12.28 in (312 mm) • C: 12.75 in (324 mm) • D: 10.28 in (261 mm) • E: 8.00 in (203 mm) • F: 6.29 in (160 mm) • G: 6.20 in (157 mm)
Policarbonato pequeño: A: 12.13 in (308 mm) • B: 11.45 in (291 mm) • C: 10.51 a 11.30 in (267 a 287 mm) • D: 9.32 in (237 mm) • E: 5.98 in (152 mm) • F: 6.95 in (176 mm) • G: 6.71 in (170 mm)
Policarbonato grande: A: 14.13 in (359 mm) • B: 13.46 in (341 mm) • C: 12.52 a 13.31 in (318 a 338 mm) • D: 11.36 in (289 mm) • E: 7.99 in (203 mm) • F: 7.02 in (178 mm) • G: 6.79 in (172 mm)

Especificaciones técnicas

• Entrada de tensión: AC 100 a 240 VAC, 50/60 Hz; DC 9 a 36 VDC
• Rango de entrada de señal analógica: -51 a +51 mV
• Sensibilidad de la señal analógica: 0.3 µV/grad a 30 Hz; 0.5 µV/grad a 100 Hz; 1.2 µV/grad a 500 Hz
• Tasa de muestreo A/D: 2.5 a 500 Hz (seleccionable)
• E/S digitales: Cuatro por tarjeta para operación por pulsador, control de consigna o estado de celda; 24 mA por E/S a 5 V
• Puertos de comunicación: RS-232 / RS-422 / RS-485; USB‑C; Ethernet TCP/IP por cable estándar; Ethernet inalámbrico opcional
• Entradas de celdas de carga: Conecte hasta 24 celdas (cuatro por tarjeta)
• Excitación de celdas: 3.3 VDC, 38 mA máximo por canal; soporta hasta 24 × 350 ohm
• Clasificación / material: Caja de policarbonato (NEMA Tipo 4X); caja de acero inoxidable (NEMA Tipo 4X) con tapa con bisagra
• Temperatura: Certificado: 14 °F a 104 °F (-10 °C a 40 °C); Operación: -40 °F a 140 °F (-40 °C a 60 °C); Almacenamiento: -40 °F a 158 °F (-40 °C a 70 °C)
• Garantía: Garantía limitada de dos años
