Integrador para báscula integradora SCT-4XD

4 canales

Resumen

• Terminal 1280 con servidor web y menús de configuración del sistema
• Gestiona hasta cuatro celdas de carga (una báscula)
• Doble encoder y salidas para aplicación automática de peso de prueba
• Puerto Micro-USB para configuración, diagnóstico y copia de seguridad (software RL Tools)
• Toda la información y ajustes de cada báscula disponibles a través de fieldbus integrado (no disponible en modelos AN)
• Bornes extraíbles para simplificar el cableado en el armario eléctrico
• Circuito de alimentación con protecciones específico para entornos industriales

Opciones

• Fieldbus: EtherNet/IP™, PROFINET IO, Modbus TCP/IP
• Salida analógica

Descripción del producto

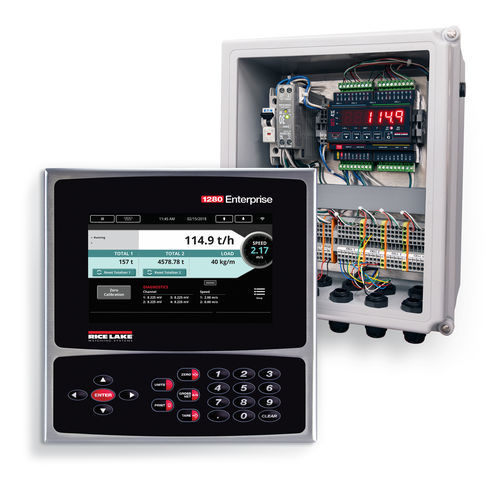

SCT-4XD es un integrador de alta velocidad diseñado para gestionar hasta cuatro celdas de carga, capaz de leer dos encoders de velocidad y gestionar dos totalizadores. En combinación con el terminal 1280 proporciona una interfaz táctil resistiva e intuitiva para diagnóstico en tiempo real y datos de proceso. Dos modos de funcionamiento, cinta o flujo sólido, permiten adaptarlo a distintas aplicaciones de medición de cintas y materiales a granel. El terminal 1280 incluye un servidor web integrado para acceso remoto y configuración en planta.

Aprobaciones / Advertencias
ADVERTENCIA: Cancerígeno y daños reproductivos - California Proposition 65

Especificaciones técnicas

• Alimentación: 100 a 240 VAC; 50/60 Hz; 11 a 30 VDC
• Consumo: 60 W
• Tensión de excitación: 10 VDC (±5 VDC); 16 × 350 Ω o 32 × 700 Ω por tarjeta A/D
• Rango de señal analógica: -60 mV a 60 mV
• Sensibilidad de señal analógica: 0,3 μV/conta mínimo a 7,5 Hz–120 Hz; 1,0 μV/conta recomendado
• Tasa de muestreo A/D: 7,5 a 960 Hz, seleccionable por software
• Resolución: Interna: 8.000.000 cuentas; Pantalla: 1.000.000
• Linealidad del sistema: ±0,01% escala completa
• E/S digitales: Ocho canales en placa CPU; placas de expansión E/S de 24 canales opcionales
• Puertos de comunicación: Puertos 1 y 2: RS-232 full duplex con CTS/RTS, RS-422/485; Baud: 1200–115200; Puerto 3: USB 2.0 Device (Micro); USB host: hasta 2 × Type A (500 mA máx); Ethernet: 10/100 Auto-MDIX; Inalámbrico: 802.11 b/g/n 2.4 GHz
• En placa: Filtros seleccionables (tres etapas, adaptativo o amortiguamiento); OS Embedded Linux®; 8 GB eMMC (sistema); 1 GB DDR3 RAM; Base de datos SQLite a bordo 460 MB; micro-SD hasta 32 GB (vendida por separado)
• Pantalla: 7 pulgadas, 800 × 480 px, 500 o 1.000 NIT
• Teclas/Botones: Panel de membrana de 22 teclas, botones táctiles, teclado en pantalla; USB para memoria, teclado, impresora
• Temperatura: Certificado: 14 °F a 104 °F (-10 °C a 40 °C); Operación: -4 °F a 131 °F (-20 °C a 55 °C)
• Clasificación/Material: Universal: IP69K
• Inmunidad EMC: 10 V/m
• Peso: Caja universal: 11 lb (4,9 kg)
• Garantía: Limitada de dos años
• Dimensiones SCT-4XD:
  A: 4.17 in (106 mm)
  B: 1.77 in (45 mm)
  C: 3.54 in (90 mm)
  D: 1.38 in (35 mm)
  E: 1.77 in (45 mm)
  F: 1.30 in (33 mm)
  G: 0.54 in (14 mm)
  H: 2.28 in (58 mm)
  I: 0.20 in (5 mm)
  J: 0.59 in (15 mm)
  K: 0.39 in (10 mm)
• Dimensiones del armario SCT-4XD:
  A: 10.50 in (267 mm)
  B: 8.00 in (203 mm)
  C: 13.12 in (333 mm)
  D: 12.50 in (318 mm)
  E: 6.26 in (159 mm)
• Dimensiones del indicador universal 1280:
  A: 10.86 in (276 mm)
  B: 9.00 in (229 mm)
  C: 9.24 in (235 mm)
  D: 4.97 in (126 mm)
  E: 9.00 in (229 mm)
  F: 12.50 in (318 mm)
  G: 5.25 in (133 mm)
