Caudalímetro másico IFM30
para sólidoscon bridade acero inoxidable

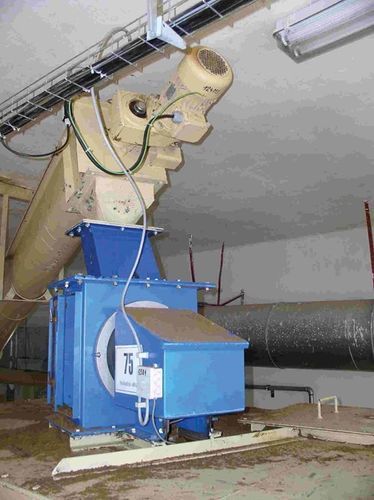

Caudalímetro másico - IFM30 - Rice Lake Weighing Systems - para sólidos / con brida / de acero inoxidable
Caudalímetro másico - IFM30 - Rice Lake Weighing Systems - para sólidos / con brida / de acero inoxidable
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
másico
Fluido
para sólidos
Montaje
con brida
Material
de acero inoxidable, de acero
Comunicación
con salida analógica
Tensión de alimentación
DC, 5 V CC, 15 V CC
Tipo de protección
ATEX, ATEX Zona 2 División 2
Otras características
con indicador-totalizador
Flujo volumétrico

60 m³/h
(2.118,88 ft³/h)

Descripción

Resumen
  • Sin piezas móviles; elemento sensor montado en la carcasa
  • Puerta de acceso para inspección y mantenimiento
  • Un diseño básico de sensor cubre todos los rangos de medida
  • Construcción: acero dulce (opciones: SS304, SS316, grado alimentario)
  • Aprobación ATEX opcional para II2D y II3D (Zona 21 y 22)
  • Sistema completo: sensor IFM30, placa sensora IFP30, carcasa IFH30, integrador WE302D


Aplicaciones
  • Medición continua de caudal másico en sistemas de transporte de sólidos a granel (tolvas, conductos, transportadores neumáticos)


Descripción
El caudalímetro por impacto IFM30 mide la fuerza de impacto del material a granel sobre una placa sensora y convierte esa fuerza en una señal proporcional al caudal másico. El diseño sin elementos giratorios reduce el mantenimiento y mejora la fiabilidad. Con componentes certificados ATEX, el sistema es apto para zonas con atmósferas peligrosas (II2D / II3D, Zona 21/22).

Componentes del sistema
  • Sensor de impacto IFM30
  • Placa sensora IFP30 (300×300 mm)
  • Carcasa IFH30
  • Integrador de caudal (modelo WE302D)


Especificaciones del sistema de caudal por impacto
Material: acero dulce (opciones: SS304, SS316, grado alimentario)
Brida y membrana: goma
Célula de carga: aluminio estándar; versiones opcionales en acero inoxidable o ATEX
Alimentación: 5–15 VDC (estabilizado por la electrónica)
Salida de señal: 2 mV/V al 100 % de carga
Caja de conexiones: plástico ABS (modelo JBS)
Dimensiones (placa y carcasa): 300 × 300 mm
Garantía: garantía limitada de un año

Piezas disponibles / ejemplos
  • Sensor de impacto IFM30-MD3, capacidad 60 m3/h
  • Placa de impacto IFP30-MD
  • Carcasa de placa IFH30-MD


Especificaciones técnicas
  • Opciones de material: acero dulce, SS304, SS316, grado alimentario
  • Sin piezas móviles; elemento sensor montado en la carcasa; puerta de acceso
  • Diseño de sensor único adaptable a múltiples rangos de medida
  • Opción ATEX para Zona 21/22 (II2D/II3D)
  • Requisito de alimentación: 5–15 VDC (estabilizado)
  • Señal: 2 mV/V a escala completa
  • Célula de carga: aluminio estándar; versiones en inox/ATEX opcionales
  • Caja de conexiones: ABS (modelo JBS)
  • Tamaño placa/carcasa: 300 × 300 mm
  • Garantía: 1 año limitada
