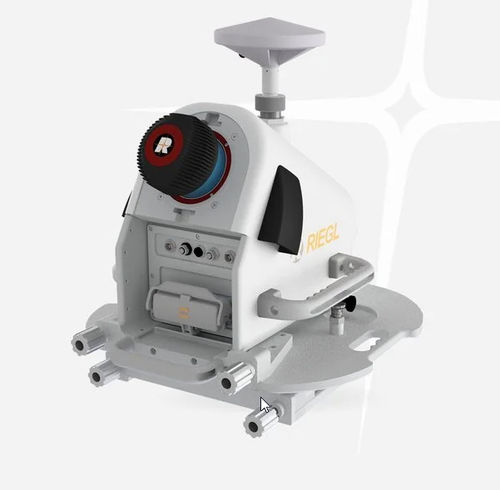

Sistema de escáneo 2D VMQ-3HA

para la medición de grandes distanciaspara minaspara topografía

Detalles del productoEl RIEGL VMQ-3HA es un sistema cartográfico de escáner único de alta velocidad, compacto y económico, muy adecuado para una gran variedad de aplicaciones cartográficas móviles.Descripción general del sistemaEl sistema consta de un cabezal de medición compacto con un sistema de liberación rápida para un montaje cómodo. Una placa giratoria permite múltiples ángulos de montaje para optimizar el campo de visión del sistema. La integración opcional de hasta cuatro cámaras permite la adquisición simultánea de imágenes para complementar los datos LiDAR capturados.La parte central del sistema es el sensor LiDAR VUX-3HA totalmente integrado que proporciona 3 millones de mediciones y hasta 400 líneas de barrido por segundo para un rendimiento excepcional en aplicaciones móviles.Características principalesAlta frecuencia de repetición de impulsos láser de hasta 3 MHzHasta 400 barridos por segundoAlcance de medición máximo: 500 mFuncionamiento seguro para los ojos con láser de clase 1Campo de visión: 360°Capacidad de objetivos múltiplesIntegración opcional de hasta 4 cámarasPrincipales aplicacionesMapeo de infraestructuras de transporteMedición de superficies de carreterasMapeo HD para vehículos autónomosModelado urbanoCaptura rápida de obras de construcción y material a granelMapeo SIG y gestión de activosMonitoreo as-builtMonitoreo de minas a cielo abiertoResumen de datos técnicosTasa de medición efectiva300 kHz1000 kHz1800 kHz3000 kHzAlcance Máx. Alcance, reflectividad del objetivo p ≥ 80%500 m280 m250 m200 mAlcance máx., reflectividad del objetivo p ≥ 80 %. Alcance, reflectividad del objetivo p ≥ 10%180 m100 m90 m70 mAlcance mínimo1 m1 m1 m1 mMáx. Número de blancos por pulso311588Exactitud / Precisión3 mm / 2 mm3 mm / 2 mm3 mm / 2 mm3 mm / 2 mmPaquetes de softwareRiPROCESSRiACQUIRERiUNITESLibrerías especiales: RiVLib, RDBLibPlugins: RiMAP Plugin for ArcGISSmuestras de nubes de puntos seleccionadas: http://data.riegl.international/Characteristics / Especificaciones técnicasSistema de cartografía móvil de escáner único de alta velocidadCabezal de medición compacto con sistema de liberación rápidaPlaca giratoria para múltiples ángulos de montajeIntegración opcional de hasta 4 cámarasSensor LiDAR: VUX-3HA3 millones de mediciones por segundoHasta 400 líneas de exploración por segundoAlcance de medición máximo: 500 mLáser Clase 1 (seguro para los ojos)Campo de visión: 360°Capacidad para múltiples objetivosTasa de medición efectiva: 300/1000/1800/3000 kHzExactitud: 3 mmPrecisión: 2 mmAlcance mínimo: 1 mNúmero máximo de objetivos por pulso: hasta 31
