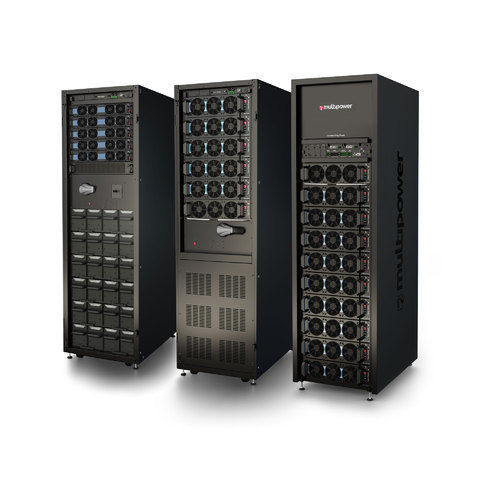

Ondulador UPS de doble conversión Multi Power2

onlineACtrifásico

HIGHLIGHTS
• Máxima disponibilidad
• Escalabilidad avanzada
• Densidad de energía sin igual
• Eficiencia de hasta el 98 %
• Controles múltiples
• Altamente flexible
• Comunicación avanzada

Descripción
Multi Power2 (MP2 y M2X) es la evolución de las plataformas UPS modulares Riello, diseñada para ofrecer mayor densidad de potencia, integración simplificada en instalaciones nuevas y existentes, mayor eficiencia operativa y flexibilidad de configuración para reducir la inversión inicial y los costes operativos. Su arquitectura modular y las diferentes configuraciones de armario permiten adaptar la solución a la demanda de carga para evitar sobredimensionamientos y garantizar un rendimiento óptimo.

Características y funcionalidad
La plataforma Multi Power2 admite Power Modules intercambiables en caliente, disponibles en varias dimensiones y en tecnología de carburo de silicio (SiC) para reducir las necesidades de refrigeración y aumentar la densidad de potencia. Los módulos pueden alcanzar hasta el 98.1% de eficiencia en conversión doble ON LINE. El modo EFFICIENCY CONTROL activa solo los módulos necesarios para mantener la alta eficiencia a cargas bajas garantizando la redundancia requerida. El sistema puede operar hasta 40 °C sin derating y permite la inserción en caliente de módulos para aumentar potencia sin interrumpir la carga. Se ofrecen diferentes tipos de armarios (ventilación trasera o superior) y baterías modulares integradas. Los componentes principales son modulares y fácilmente reemplazables para minimizar intervenciones in situ y tiempos de inactividad.

Configuraciones disponibles

• PCM: solución muy compacta con bypass manual integrado.
• PC0: unidad suministrada sin interruptores para simplificar la integración con la infraestructura existente; disponible con ventilación superior.
• PCS: totalmente integrada con entrada principal, bypass, bypass manual, interruptores de salida y ventilación superior.
• CBC 6: armario compacto que incluye tiempo de respaldo interno, bypass manual y conmutador de baterías integrado.

Especificaciones técnicas (selección)

• Armario ejemplo: M2X 120 PCS
• Potencia nominal del módulo (PM): 15 / 30 kW
• Potencia nominal de la solución (ejemplo): 120 kW
• Factor de potencia de salida: 1
• Paralelable: hasta 6 sistemas
• Slots para PM: 5
• Layout cabinet: 4+1 M2X 30 PM BLUE o 5× M2X 15 PM / PM BLUE
• Conmutadores: Manual Bypass, DC Switch (con baterías internas)
• Tensión de entrada: 380 / 400 / 415 V trifásica + N (4 cables)
• Rango de tensión de entrada: 240–480 V (aplican condiciones)
• Frecuencia de entrada: 50–60 Hz (tolerancia 40–72 Hz)
• Factor de potencia de entrada: 0.99
• THDi:
• Potencia de salida nominal: 120000 VA (120000 W)
• Baterías soportadas: VRLA, NiCd, Li‑Ion, Supercaps
• Armario baterías modulares externas: MPW 170 BTC, hasta 9×4 BU
• Comunicación: pantalla táctil 10”, barra LED de estado, 3 ranuras para interfaces, 10 entradas / 8 salidas
• Grado de protección: IP20 (a prueba de dedos)
• Rendimiento AC/AC: hasta 98.1% (PM 30 BLUE ON LINE)
• Ruido (a 1 m):
• Temperatura de funcionamiento: 0 °C – +40 °C
• Dimensiones (ejemplo): 1590 × 600 × 940 mm; Peso (ejemplo): 301 kg
