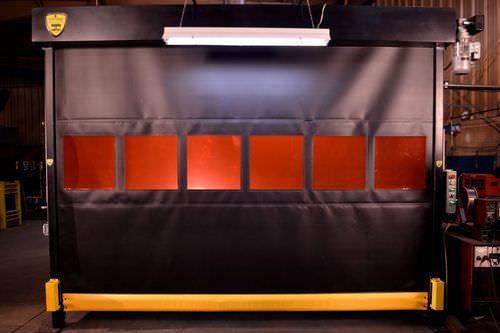

Persiana motorizada Defender™

automáticapara la industriapara máquinas herramientas

Visión general
Desde maquinaria tradicional hasta células robotizadas y sistemas de corte por láser, el Defender™ de Rite-Hite protege a los operadores frente al contacto con equipos y frente a peligros como destellos/chispas de soldadura, proyectiles, humo/niebla y escombros voladores. Diseñado para entornos de alta precisión y para reducir la huella de la célula de fabricación, sus aplicaciones típicas incluyen automoción, fabricación industrial, industrias del acero y el aluminio, almacenes y logística, agricultura, aeroespacial y defensa, y mecanizado.

Beneficios clave

• Barrera física que restringe el acceso a movimientos peligrosos de la máquina.
• Visiblemente más seguro que las cortinas de luz; proporciona una barrera física móvil para una mayor protección.
• Reduce el espacio en planta al permitir ubicar la protección más cerca del riesgo.
• Automatizado con el proceso para disminuir la fatiga del operario y ofrecer una señal visual clara del estado operativo.

Especificaciones del producto (resumen)

• Tamaño mínimo: 3' x 3' (610 mm x 914 mm); Tamaño máximo: 16' x 16' (4877 mm x 4877 mm).
• Velocidad de operación estándar: 40" (1020 mm) por segundo; hasta 60" (1524 mm) por segundo con variador de frecuencia opcional.
• Material de la cortina Armorplex™: 40 oz, resistente al fuego (NFPA 701), alta resistencia a la tracción, probado según ASTM.
• UHMW Barrier Tabs™ completamente selladas que ofrecen función de barrera con 450 lbs (204 kg) de resistencia al arranque.
• Ensamblaje de motor 1 HP (0,75 kW) con freno de 20 N·m, palanca de liberación manual con posibilidad de bloqueo y protección anticorrosiva; motor TEFC; grado de protección IP55; listado UL y CSA; salida NEMA 56C; múltiples ubicaciones/orientaciones de motor disponibles.
• Componentes e interruptores capaces de alcanzar niveles de seguridad hasta Categoría 4, PLe y/o SIL 3 cuando se integran correctamente.
• Fabricado conforme a las especificaciones ISO 9001 con construcción robusta.

Conformidad y normas

• Interruptores/controles capaces de alcanzar Cat 4 (según EN ISO 13849-1), PLe (según EN ISO 13849-1) y/o SIL 3 (según EN 62061) cuando se integran correctamente.
• La información sobre distancias de seguridad se remite a EN ISO 13857 y EN ISO 13855 para el posicionamiento de protecciones y velocidades de aproximación.
• El material de la cortina cumple los requisitos de resistencia al fuego NFPA 701.

Aspectos destacados adicionales

• Varias posiciones de motor para adaptarse a la aplicación.
• Instalación sencilla con componentes mínimos.
• Cajas de control opcionales: caja de control por relé con pulsadores Abrir-Cerrar-Stop; caja de comunicación digital patentada i-COMM™; caja integradora plug‑n‑play.
• Garantía limitada de un año (SOP).
• Fabricación a medida según las dimensiones exactas requeridas.
• Motor/freno/gearbox HD diseñados para millones de ciclos.
• Tira fotoeléctrica de parada opcional; borde inferior blando para operación por gravedad con diseño de interruptor patentado integrado en la guía de la cortina.

Especificaciones técnicas

• Nombre de modelo: Defender™
• Marca: RITE-HITE
• Tamaño de apertura mínimo: 3' x 3' (610 mm x 914 mm)
• Tamaño de apertura máximo: 16' x 16' (4877 mm x 4877 mm)
• Velocidad de funcionamiento estándar: 40" (1020 mm)/s; VFD opcional hasta 60" (1524 mm)/s
• Material de la cortina: Armorplex™ 40 oz, resistente al fuego NFPA 701, alta resistencia, probado ASTM
• Barrettes de protección: UHMW Barrier Tabs™ totalmente selladas; fuerza de arrancado 450 lbs (204 kg)
• Motor: 1 HP (0,75 kW); freno 20 N·m; liberación manual bloqueable; TEFC; protección anticorrosión; IP55; UL & CSA
• Capacidad de seguridad: interruptores/controles pueden alcanzar Cat 4 / PLe / SIL 3 (si se integran correctamente)
• Norma de fabricación: ISO 9001
• Garantía: Garantía limitada de un año (SOP)
• Opciones: variador de frecuencia, cajas de control (relay, i-COMM™, plug-n-play), tira fotoeléctrica de parada opcional
