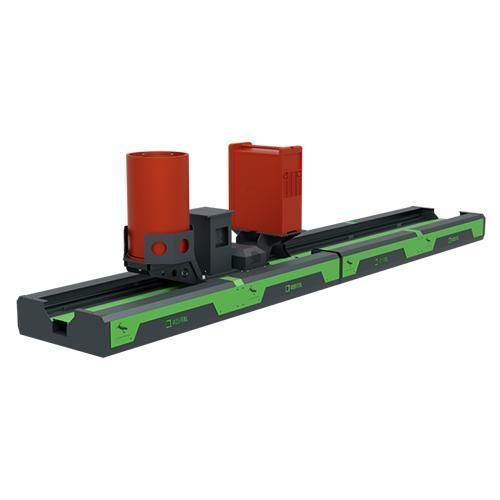

Eje lineal con servomotor HLMS

de alta eficaciade precisiónde alta velocidad

Resumen del producto
Los deslizadores robóticos síncronos HLMS Series de alta precisión están diseñados para funcionar como un 7.º eje para robots industriales. Aumentan la accesibilidad y el alcance del robot manteniendo alta precisión, velocidad y repetibilidad. La serie está disponible en varios tamaños (Small, Medium, Large, Xlarge) para adaptarse a diferentes cargas útiles y requisitos de aplicación.

Propiedades clave

• Diseño mecánico de alta precisión
• Capacidad de movimiento a alta velocidad
• Repetibilidad constante y movimiento controlado

Función principal
Los deslizadores robóticos síncronos de alta precisión se utilizan para añadir un 7.º eje a los robots, mejorando la accesibilidad y permitiendo operaciones complejas de soldadura o manipulación con repetibilidad y movimiento controlado.

Compatibilidad y personalización

• Compatible con las principales marcas de robots industriales y sus controladores.
• Personalizable: longitudes modulares, opciones de color, marcaje e integración de accesorios para satisfacer requisitos específicos de automatización.

Servomotores recomendados

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Especificaciones técnicas

• Small — Capacidad: 500 kg; Longitud de un módulo: 3000 mm; Velocidad máxima: 0,9 m/s; Repetibilidad: ±0,005 mm; Longitud Tech Pack: 600 mm; Par: 250 Nm
• Medium — Capacidad: 1000 kg; Longitud de un módulo: 3000 mm; Velocidad máxima: 0,6 m/s; Repetibilidad: ±0,005 mm; Longitud Tech Pack: 850 mm; Par: 500 Nm
• Large — Capacidad: 3000 kg; Longitud de un módulo: 3000 mm; Velocidad máxima: 0,6 m/s; Repetibilidad: ±0,005 mm; Longitud Tech Pack: 1100 mm; Par: 1500 Nm
• Xlarge — Capacidad: 7000 kg; Longitud de un módulo: 3000 mm; Velocidad máxima: 0,3 m/s; Repetibilidad: ±0,005 mm; Longitud Tech Pack: 1500 mm; Par: 3000 Nm
• Opciones máquina de soldar: WM
• Opciones tambor de hilo de soldadura: WWD
• Código de grupo de accionamiento: OPTIONS (distintas configuraciones de accionamiento disponibles)
• Carrera del eje lineal: D-(Longitud Tech Pack) (la carrera depende de la longitud del tech pack suministrada)

Información adicional
Las opciones y accesorios disponibles incluyen diversas integraciones de unidades de accionamiento y máquinas de soldadura, así como configuraciones de tambor para hilo de soldadura. Los productos se ofrecen en longitudes modulares con opciones Tech Pack para ajustarse a los requisitos de carrera de la aplicación.

Características / especificaciones técnicas

• Serie: HLMS series
• Tamaños disponibles: Small, Medium, Large, Xlarge
• Marcas de servomotores recomendadas: ABB, COMAU, FANUC, HYUNDAI, KAWASAKI, KUKA, METALG, NACHI, OTC, PANASONIC, STAUBLI, YASKAWA
