Sistema de inclinación eléctrico M2.101

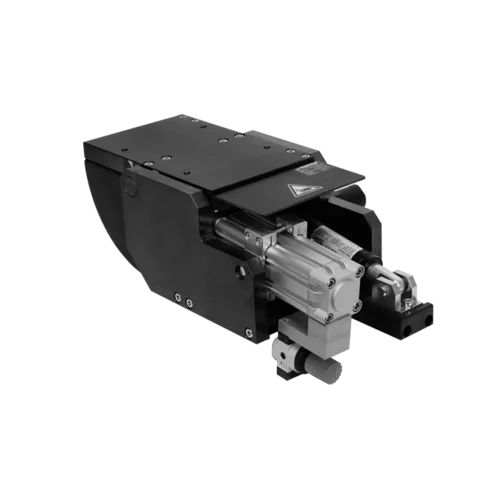

El módulo basculante KMB 100 con indexación accionada por pedal ofrece la posibilidad de bascular manualmente de forma sencilla componentes pesados en ±90° y fijarlos de forma fiable. El módulo de inclinación está equipado con un equilibrador neumático que compensa casi por completo los pares generados durante la inclinación. Por lo tanto, sólo se necesitan pequeñas fuerzas para inclinar la pieza. El equilibrador se adapta al peso de la pieza mediante una válvula neumática reductora de presión. La unidad operativa de la indexación está conectada mediante una manguera hidráulica de 2 m de longitud al módulo de inclinación. Esta conexión flexible permite la colocación individual de la unidad operativa en la posición ergonómica más favorable. Las posiciones de indexación estándar se ajustan a 0° y 90° . Otras posiciones de indexación están disponibles bajo pedido (por ejemplo, 0, 30, 45, 60 y 90 grados). El módulo basculante está equipado con un freno hidráulico que garantiza la máxima seguridad de funcionamiento. Funcionamiento El módulo basculante carece de elementos de mando. La operación de inclinación se efectúa manualmente directamente en la pieza o en el dispositivo de montaje. La indexación se acciona mediante un pedal. Accionando el pedal 35° se libera el índice y se puede inclinar el componente o la fijación. Si no se acciona el pedal, el perno de indexación encaja automáticamente en la siguiente posición de indexación. El funcionamiento con pedal garantiza que el operario siempre tenga ambas manos libres.
